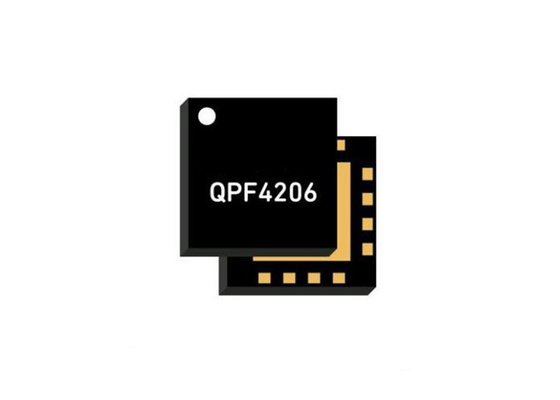

WIFI 6 Chip QPF4206TR13 2.4GHz WIFI 6 RF Front End Modulo QPF4206 QFN-16

WIFI 6 Chip QPF4206TR13 2.4GHz WIFI 6 RF Front End Modulo QPF4206 QFN-16

Descrizione del prodotto

QPF4206TR13 è un modulo front-end integrato (FEM) progettato per sistemi Wi-Fi 6 (802.11ax).
QPF4206TR13 integra un amplificatore di potenza (PA) a 2 GHz, un regolatore, un interruttore a due poli singolo (SP2T) e un amplificatore a basso rumore (LNA) bypassabile.

Specificità del QPF4206TR13

Caratteristiche

• 2412 2484 MHz
• 25 dB di rigetto a 5 GHz sul percorso Rx
• 2.1 dB Figura del rumore
• 15 dB di guadagno Rx e 6 dB di perdita di bypass
• 33 dB di guadagno Tx
• POUT = +25dBm MCS0 HT20 Conformità alla maschera spettrale
• POUT = +22,5 dBm MCS7 HT20 -30 dB EVM dinamico
• POUT = +21dBm MCS9 VHT40 -35dB EVM dinamico
• POUT = +19dBm MCS11 HE40 -43dB EVM dinamico
• Ottimizzato per il funzionamento a +5 V
• Detettore di potenza DC integrato a largo raggio

Diagramma di blocchi funzionali
