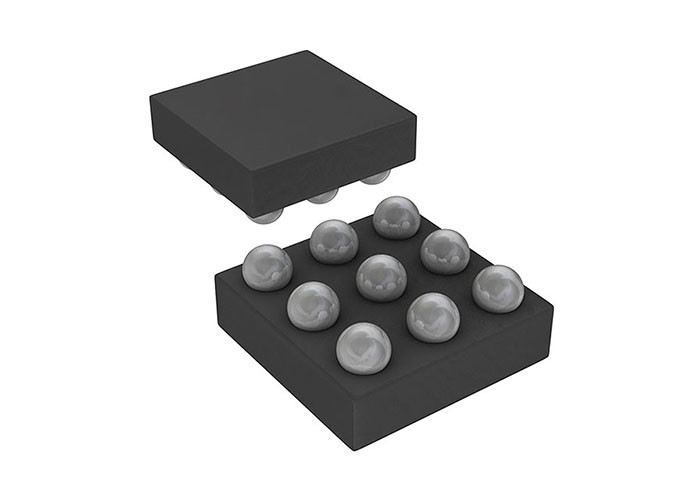

MAX17260SEWL sistema di gestione della batteria a chip a circuito integrato IC ioni di litio 9-WLP
Descrizione generale
Il MAX17260SEWL è un circuito integrato di misura del carburante a potenza ultra bassa che implementa l'algoritmo Maxim ModelGaugeTM m5.L'IC monitora un pacchetto di batterie a cella singola e supporta sia il sensore di corrente del lato alto che quello del lato basso.
L'IC fornisce misurazioni precise di corrente, tensione e temperatura.Un'interfaccia I2C a due fili fornisce l'accesso ai registri di dati e di controllo. L'IC è disponibile in piccoli pacchetti WLP a 9 pin, 1.5 mm x 1.5 mm e TDFN a 14 pin, 3 mm x 3 mm, senza piombo.
Vantaggi e caratteristiche
ModelGauge m5 EZ
Non è richiesta alcuna caratterizzazione per le prestazioni EZ
Robusto contro le variazioni della batteria
Elimina gli errori vicino alla tensione vuota
Elimina la deriva del contatore di Coulomb
Compensa l'età, la corrente e la temperatura
Non richiede stati vuoti, pieni o inattivi
Corrente di funzionamento bassa di 5,1 μA
Sensore di corrente accurato
Opzione di rilevamento a lato alto o basso
Intervallo di resistenza a senso ampio: da 1mΩ a 1000mΩ
Sensore di tracce con compensazione della temperatura
Supporta Li+ e varianti inclusi LiFePO4
Termistore o ±1°C Temperatura interna
Potenza dinamica stima la capacità di potenza durante la scarica
Estimazione del tempo fino al vuoto e del tempo fino al pieno
Previsioni della capacità rimanente sotto carico teorico
Non è necessaria alcuna taratura
Indicatore di allarme per variazioni di tensione, SOC, temperatura, corrente e 1% di SOC
Applicazioni
Apparecchi indossabili, smartwatch
Tablet, computer portatili 2 in 1
Auricolari Bluetooth
Monitor sanitari e di fitness
Fotocamere digitali, video e action
Dispositivi medici
Calcolatori e terminali portatili
Altoparlanti senza fili
Automazione domestica e degli edifici, sensori
Giochi portatili
Giocattoli
Diagramma di circuito di misura del carburante semplice
