AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64

AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64
AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64 AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64

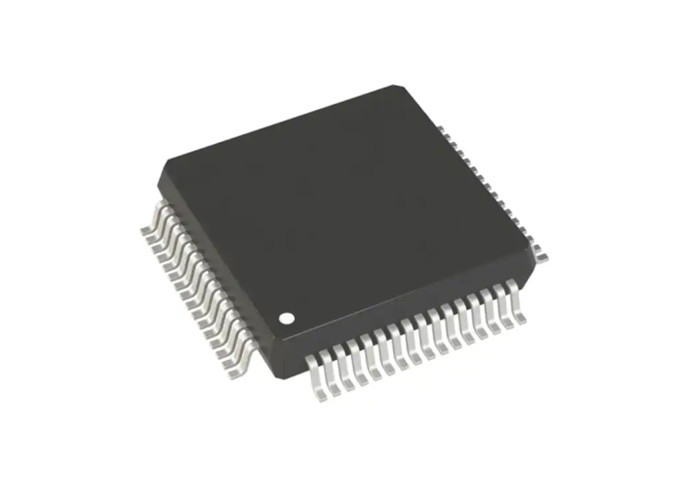

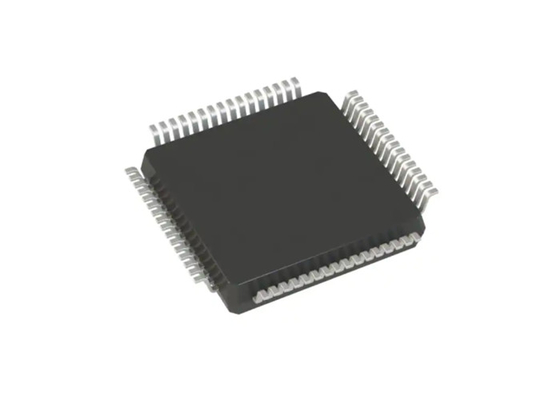

Grande immagine :  AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: AD7606BSTZ
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: LQFP64
Tempi di consegna: 5-8 giorni del lavoro
Termini di pagamento: T/T, L/C, Western Union
Contatto

AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64

Descrizione
Numero parte: AD7606BSTZ Numero di canali: 8
Risoluzione (bits): 16 b Tasso di campionamento (al secondo): 200k
Tensione - fornitura: 2.3V ~ 5.25V, 4.75V ~ 5.25V Temperatura operativa: -40 ° C ~ 85 ° C.
Evidenziare:

ADC a 16 bit

,

Sistema di acquisizione dati a 200kSPS

,

Chip a circuito integrato a 8 canali

AD7606BSTZ chip di circuito integrato a 16 bit sistema di acquisizione di dati sincroni LQFP64
Descrizione del prodotto
L'AD7606BSTZ è un sistema di acquisizione di dati analogico-digitale (DAS) a 16 bit, di campionamento simultaneo, con otto, sei e quattro canali.un filtro antialiasing di secondo ordine, un amplificatore track-and-hold, un ADC ad approssimazione successiva di ridistribuzione della carica a 16 bit, un filtro digitale flessibile, un buffer di riferimento e di riferimento da 2,5 V,e interfacce seriali e parallele ad alta velocità.
L'AD7606BSTZ opera da un'unica alimentazione a 5 V e accoglie segnali di ingresso bipolari veri a ±10 V e ±5 V con velocità di campionamento fino a 200 kSPS per tutti i canali.La protezione della pinza di ingresso tollererà tensioni fino a ±16.5 V, e il dispositivo dispone di un'impedenza di ingresso analogica di 1 MΩ indipendentemente dalla frequenza di campionamento.
Il filtro antialiasing ha una frequenza di taglio di 3 dB di 22 kHz e fornisce un rifiuto di antialias di 40 dB a 200 kSPS. Il filtro digitale migliora il SNR e riduce la larghezza di banda di 3 dB.
Specificità
Serie AD7606BSTZ
Tipo di interfaccia Parallelamente, SPI
Tasso di campionamento 200 kS/s
Tipo di input Con una sola finalità
Architettura SAR
SNR - Rapporto segnale/rumore 95.5 dB
DNL - Nonlinearità differenziale +/- 0,99 LSB
Errore di guadagno +/- 32 LSB
Altezza 1.4 mm
INL - Nonlinearità integrale +/- 2 LSB
Voltaggio di ingresso +/- 5 V/+/- 10 V
Distanze 10 mm
Numero di ingressi ADC 8 Input
Numero di convertitori 1 Convertitore
Tensione di alimentazione di esercizio 5 V
Pd - Dissipazione di potenza 142 mW
Consumo di energia 100 mW
Caratteristiche
  • 8/6/4 Importi campionati contemporaneamente
  • Intervalli di ingresso analogico bipolare vero: ±10 V, ±5 V
  • Pin-to-pin compatibile con l'AD7606B di ultima generazione
  • Fornitore analogo singolo da 5 V e da 2,3 V a 5 V VDRIVE
  • Soluzione di acquisizione dei dati completamente integrata
  • Protezione della pinza di ingresso analogica
  • Buffer di ingresso con impedenza di ingresso analogica di 1 MΩ
  • Filtro analogo antialiasing di secondo ordine
  • Referenza e buffer di riferimento precisi sul chip
  • ADC a 16 bit con 200 kSPS su tutti i canali
  • Capacità di sovrasampling con filtro digitale
  • Interfaccia parallela/seriale flessibile
  • Compatibile con SPI/QSPITM/MICROWIRETM/DSP
  • Classificazione ESD di 7 kV sui canali di ingresso analogici
  • 95.5 dB SNR, -107 dB THD
  • ± 0,5 LSB INL, ± 0,5 LSB DNL
  • Potenza ridotta: 100 mW
  • Modalità di attesa: 25 mW
  • Intervallo di temperatura: da -40°C a +85°C
  • Pacchetto LQFP a 64 piombo
Applicazioni
  • Sistemi di monitoraggio e protezione delle linee elettriche
  • Controllo motore multifase
  • Strumentazione e sistemi di controllo
  • Sistemi di posizionamento multiasse
  • Sistemi di acquisizione dei dati (DAS)
Diagramma di blocchi funzionali
AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64 0
Configurazione del pin
AD7606BSTZ 16-Bit 200kSPS 8-Channel Synchronous Data Acquisition System ADC chip di circuito integrato LQFP64 1
