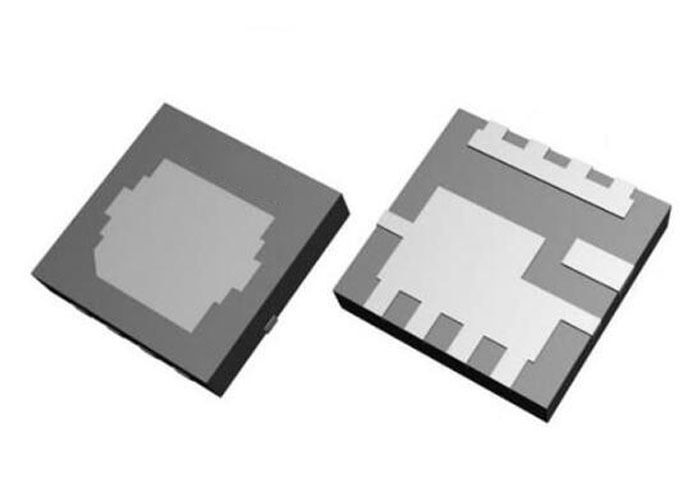

Chip di circuito integrato IQEH80NE2LM7UCGSC 25V OptiMOSTM 7 Power Transistor PG-WHTFN-9
Chip di circuito integrato IQEH80NE2LM7UCGSC 25V OptiMOSTM 7 Power Transistor PG-WHTFN-9
Visualizzazione del prodotto
IQEH80NE2LM7UCGSC è un transistor di potenza OptiMOSTM 7 25V che offre prestazioni ottimizzate per applicazioni per data center, server, sistemi di IA e altro ancora.:prodotti ottimizzati per topologie di commutazione dura con ottimo rapporto Miller, FOM e RDS (on) 10, e prodotti ottimizzati per topologie di commutazione morbida con RDS (on) 45 e FOMQg ultra bassi.
Specifiche tecniche
| Parametro |
Valore |
| Serie |
OptiMOSTM 7 |
| Tipo di FET |
Canale N |
| Tecnologia |
MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) |
25 V |
| Corrente - scarico continuo (Id) @ 25°C |
43A (Ta), 282A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) |
4.5V, 10V |
| Rds On (Max) @ Id, Vgs |
0.8mOhm @ 20A, 10V |
| Vgs(th) (Max) @ Id |
2V @ 279μA |
| Carica della porta (Qg) (Max) @ Vgs |
37 nC @ 10 V |
| Vgs (Max) |
± 16V |
| Capacità di ingresso (Ciss) (Max) @ Vds |
3900 pF @ 12 V |
| Dissipazione di potenza (Max) |
2.5W (Ta), 107W (Tc) |
| Confezione del dispositivo del fornitore |
PG-WHTFN-9-1 |
| Confezione / Cassa |
9-PowerWDFN |
Caratteristiche chiave
- N-canale, funzionamento a livello logico
- RDS (on) con resistenza di accensione molto bassa
- Ottimizzato per le topologie a hard-switching
- Ottimizzato per le migliori prestazioni di FOMoss
- Ottimo rapporto Miller per la robustezza dv/dt
- Caratteristiche di resistenza termica superiore
- Test di affidabilità al 100% in avalanche
- Opzioni di ottimizzazione con commutazione dura e morbida
- Interruttore rigido: eccellente rapporto Miller, FOM, RDS ((on) 10)
- Interruttore a tenuta ridotta: RDS ultra-basso ((on) 45 FOMQg
- Temperatura nominale di giunzione +175°C
