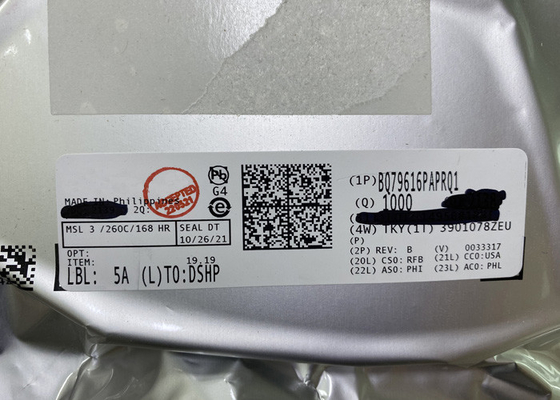

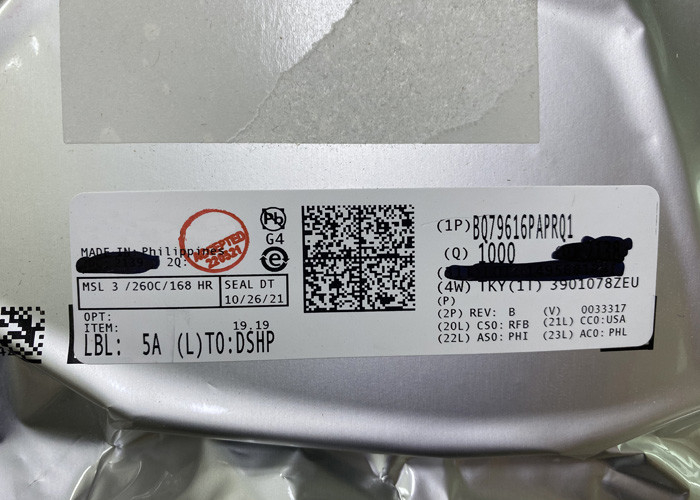

Regolatore IC 64-HTQFP di funzione della batteria dello ione BQ79616PAPRQ1 BQ79616 del litio multi

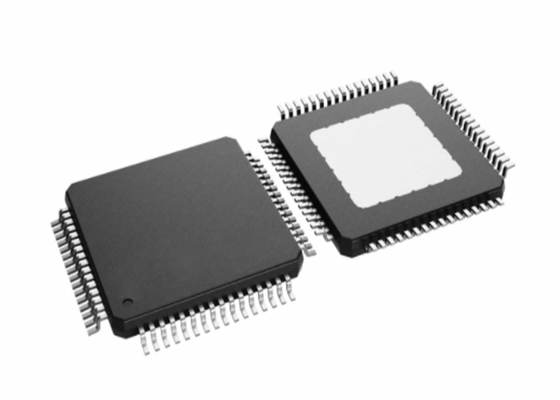

Regolatore multifunzionale IC Lithium Ion 64-HTQFP della batteria di BQ79616PAPRQ1 BQ79616

Descrizione di prodotto

BQ79616-Q1 forniscono le misure di tensione delle cellule di alta precisione in meno di 200 µs per i moduli di batteria 12S, 14S e 16S in sistemi di gestione ad alta tensione della batteria in HEV/EV. La famiglia dei monitor offre le opzioni differenti del canale nello stesso tipo del pacchetto, fornente la compatibilità del perno--perno e sostenente l'alta riutilizzazione del software e dell'hardware stabiliti attraverso tutta la piattaforma. I filtri a fine frontale integrati permettono al sistema di implementare con la valutazione di tensione semplice e bassa, filtri differenziali da RC sui canali di ingresso delle cellule. Integrata, post-ADC, filtri passa-basso permette a filtrato, del tipo di CC, misure di tensione per il migliore stato del calcolo della tassa (SOC). Questo dispositivo sostiene la cella interna autonoma che equilibra con il monitoraggio della temperatura alla automatico-pausa e riprende equilibrare per evitare uno stato a temperatura eccessiva.

L'inclusione dell'isolata di, bidirezionale, porti del collegamento a margherita sostiene sia all'l'isolamento basato a trasformatore che del condensatore, permettendo l'uso di componenti più efficaci per le architetture di distribuzione o centralizzata trovate comunemente nel sistema del powertrain del xEV. Questo dispositivo inoltre include otto GPIOs o input ausiliarii che possono essere usati per le misure esterne del termistore.

La comunicazione ospite alla famiglia BQ7961x-Q1 dei dispositivi può essere collegata via l'interfaccia dedicata di UART del dispositivo o tramite un dispositivo del ponte di comunicazione, BQ79600. Ulteriormente, un'interfaccia di comunicazione isolata e differenziale del collegamento a margherita permette che l'ospite comunichi con l'intera pila della batteria sopra una singola interfaccia. in caso di linea di comunicazione rottura, l'interfaccia di comunicazione del collegamento a margherita è configurabile ad una rete a anello che permette che l'ospite parli con dispositivi a qualsiasi fine della pila.

Caratteristiche per il BQ79616-Q1

• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
• Grado 1 di temperatura del dispositivo: – 40°C alla gamma di temperatura ambiente di funzionamento di +125°C
• Livello 2 di classificazione di HBM ESD del dispositivo
• Livello C4B di classificazione del dispositivo CDM ESD
• Sicurezza-compiacente funzionale
• Sviluppato per le applicazioni funzionali di sicurezza
• Documentazione per aiutare progettazione di sistema di iso 26262
• Capacità sistematica fino a ASIL D
• Capacità dell'hardware fino a ASIL D
• +/- accuratezza di 1.5mV ADC
• famiglia compatibile del dispositivo del software e del Pin-pacchetto:
• Monitor accatastabile 16S (BQ79616-Q1)
• Percorso incorporato di ridondanza per i sistemi diagnostici di temperatura e di tensione
• Misure altamente accurate di tensione delle cellule all'interno di 128 µs per tutti i canali delle cellule
• Filtri passa-basso digitali configurabili integrati post-ADC
• Collegamento e misura della sbarra collettrice di sostegni
• A risistemazione controllata a ospite incorporata dell'hardware per emulare risistemazione del tipo di POR del dispositivo
• Sostiene l'equilibratura interna delle cellule
• Equilibratura corrente a 240 mA
• Gestione termica d'equilibratura incorporata con la pausa automatica e riprendere controllo
• Comunicazione differenziale isolata del collegamento a margherita con rete a anello facoltativa
• Segnale e battito cardiaco inclusi dell'errore attraverso la linea di comunicazione
• Interfaccia ospite di UART/SPI/dispositivo BQ79600-Q1 ponte di comunicazione
• Padrone incorporato di SPI

Applicazioni

• Sistema di gestione di batteria (BMS) nei sistemi ibridi ed elettrici del powertrain
• La pila secondaria di immagazzinamento dell'energia imballa con i sistemi di gestione della batteria

Diagramma sistema semplificato
