Prodotto Descrizione

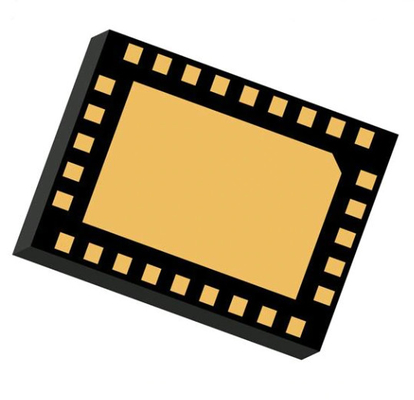

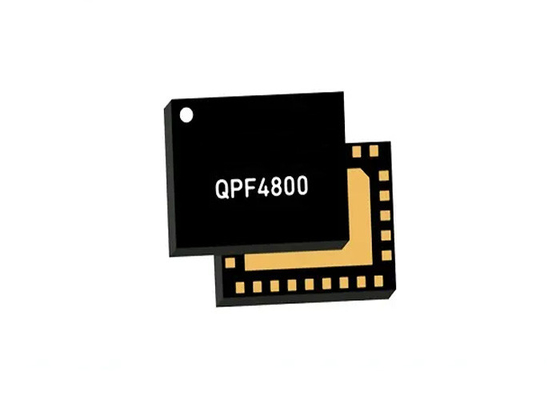

Il QPF4800 è un modulo front-end integrato a doppia banda (FEM) progettato per i sistemi Wi-Fi 6. Il fattore di forma compatto e la corrispondenza integrata minimizzano l'area di layout nell'applicazione.Le prestazioni sono focalizzate sull'ottimizzazione dei 2.4GHz e 5GHz PA per una tensione di alimentazione di 5V che consuma energia conservando al contempo la massima potenza di uscita lineare e il throughput di punta.Il percorso di ricezione corrisponde alle tecnologie ottimali per massimizzare la sensibilità Rx attraverso prestazioni di valori del rumore coerenti su una più ampia varietà di condizioniUn'altra caratteristica chiave è il rilevatore di potenza DC integrato a larga portata che consente l'accuratezza della potenza a potenze più basse.

Il QPF4800 integra un amplificatore di potenza (PA) a 2,4 GHz e 5 GHz, un regolatore, due interruttori a due poli singoli (SP2T), un diplesser e amplificatori a basso rumore (LNA) bypassabili a 2,4 GHz e 5 GHz.

Caratteristiche chiave

• 5150-5925MHz & 2412 2484MHz
• 5GHz POUT = +15dBm MCS11 HE80 -43dB EVM dinamico
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB EVM dinamico
• 5GHz POUT = +23dBm MCS0 HT20 Conformità alla maschera spettrale
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB EVM dinamico
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB EVM dinamico
• 2.4GHz POUT = +25dBm MCS0 HT20 Conformità alla maschera spettrale
• Ottimizzato per il funzionamento a 5,0 V
• 5GHz 29dB e 2,4GHz 33dB Tx Gain
• 5GHz 2,6 dB e 2,4 GHz 2,5 dB Figura del rumore
• 14dB di guadagno Rx
• 5GHz 7.5dB e 2.4GHz 6.5dB perdita di bypass
• Detettore di potenza DC integrato a largo raggio

Applicazioni

• Punti di accesso
• Router wireless
• Portale residenziale
• Attrezzature per la presa di posizione del cliente
• Internet delle cose

Diagramma di blocchi funzionali
