Chip di circuito integrato BQ24725ARGRR Caricabatterie VQFN-20 IC di caricabatterie

Chip di circuito integrato BQ24725ARGRR caricabatterie VQFN-20 IC caricabatterie

Descrizione del prodotto
Il BQ24725A è un caricabatterie sincrono ad alta efficienza, che offre un basso numero di componenti per applicazioni di ricarica delle batterie multi-chimica con limitazioni di spazio.

Il BQ24725A utilizza due pompe di carica per azionare separatamente i MOSFET a n canali (ACFET, RBFET e BATFET) per la selezione automatica della fonte di alimentazione del sistema.

I DAC a corrente di ingresso, corrente di carica e tensione di carica controllati SMBus consentono precisioni di regolazione molto elevate che possono essere facilmente programmate dal microcontrollore di gestione dell'alimentazione del sistema.

Il BQ24725A utilizza un registro interno di corrente di ingresso o un pin ILIM esterno per ridurre la modulazione PWM per ridurre la corrente di carica.
Il BQ24725A carica una, due, tre o quattro celle Li+ di serie.



Caratteristiche

• Convertitore di buck NMOS-NMOS sincrono controllato da SMBus Host con frequenze di commutazione programmabili a 615 kHz, 750 kHz e 885 kHz
• Selezione automatica MOSFET a canale N della fonte di alimentazione del sistema da adattatore o batteria alimentata da pompe di ricarica interne
• Caratteristiche di sicurezza migliorate per la protezione da sovratensione, da sovratensione, dalla protezione da corrente, dalla protezione da cortocircuito della batteria, dell'induttore e del MOSFET
• Corrente di ingresso programmabile, tensione di carica, limiti di corrente di carica
• ± 0,5% Precisione della tensione di carica fino a 19,2 V
• ± 3% Precisione della corrente di carica fino a 8,128A
• ±3% Precisione della corrente di ingresso fino a 8,064A
• ± 2% 20x accuratezza di uscita della corrente dell'adattatore o dell'amplificatore di corrente di carica
• soglia di esaurimento della batteria programmabile e funzione LEARN della batteria
• rilevamento e indicatore dell'adattatore programmabile
• Avvio morbido integrato
• Compensazione del circuito integrato
• Controllo del sistema in tempo reale sul pin ILIM per limitare la corrente di carica
• Intervallo di funzionamento dell'adattatore CA 4,5-24V
• 5μA Corrente di scarica della batteria in stato di arresto
• 0.65mA (0,8mA max) Corrente in silenzio in standby dell'adattatore
• 20 pin 3,5 x 3,5 mm2Pacco VQFN

Configurazione del PIN

Applicazioni

• Calcolatori portatili, UMPC, notebook ultra-sottili e netbook
• Terminale portatile
• Apparecchiature industriali e mediche
• Apparecchiature portatili

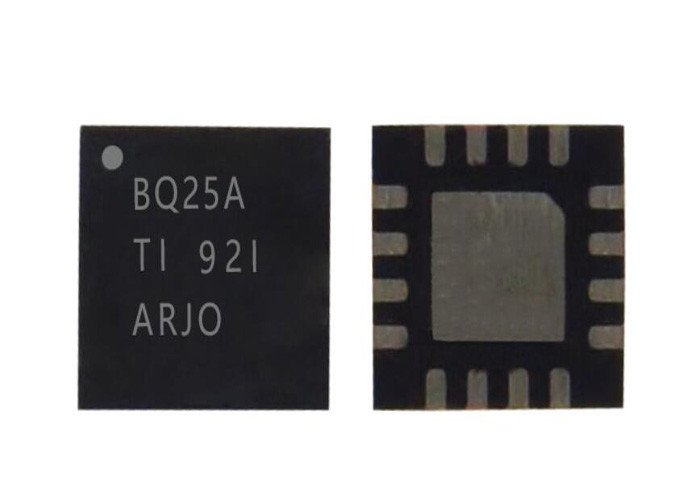

Foto del prodotto
