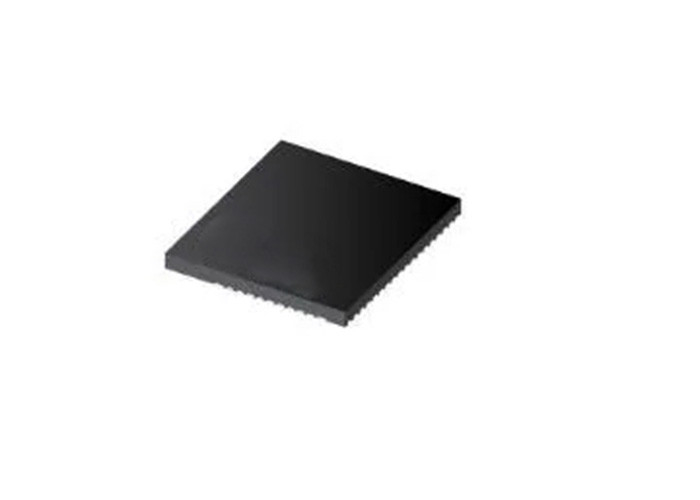

Il FET 600V di LMG3422R030RQZR GaN integrato ha isolato GaN Gate Drivers

GaN IC LMG3422R030RQZR 600V 30mΩ GaN FET con driver integrato

Descrizione

LMG3422R030RQZR GaN FET con driver e protezione integrati consente ai progettisti di raggiungere nuovi livelli di densità di potenza ed efficienza nei sistemi di elettronica di potenza.

LMG3422R030RQZR integra un driver in silicio che consente una velocità di commutazione fino a 150 V/ns. Il bias integrato del cancello di precisione si traduce in un SOA di commutazione più elevato rispetto ai driver di cancello in silicio discreto.Questa integrazione, combinato con il pacchetto a bassa induttanza, offre una commutazione pulita e un minimo di suono in topologie di alimentazione a commutazione dura.La forza regolabile dell'azionamento del cancello consente di controllare la velocità di accensione da 20 V/ns a 150 V/nsL'LMG3425R030 include una modalità di diodo ideale, che riduce le perdite del terzo quadrante consentendo un controllo adattivo del tempo morto.

Specificità

Caratteristiche

• Qualificato per JEDEC JEP180 per topologie a commutazione dura
• FET GaN-on-Si 600-V con driver di cancello integrato
• tensione di distorsione integrata ad alta precisione della porta
• 200-V/ns CMTI
• 2Frequenza di commutazione di 0,2 MHz
• La velocità di accensione da 30-V/ns a 150-V/ns per ottimizzare le prestazioni di commutazione e attenuare l'EMI
• Funzionamento da alimentazione da 7,5 a 18 V
• Protezione contro la sovra corrente e il cortocircuito bloccato ciclo per ciclo con risposta < 100 ns
• Resiste a un'ondata di 720 V durante la commutazione
• Autoprotezione da sovratemperature interne e monitoraggio UVLO
• Uscita PWM di temperatura digitale
• La modalità diodo ideale riduce le perdite del terzo quadrante in LMG3425R030

Applicazioni

• Fornitori di energia industriali ad alta densità
• Invertitori solari e motori motori industriali
• Forniture di alimentazione ininterrotte
• FPS di rete e server del commerciante

Configurazione e funzioni del pin
