Dettagli:
|
Chimica delle batterie: | Ioni di litio/polimero | Corrente di carica - Max: | 3A |
---|---|---|---|
Voltaggio della batteria: | 4.4V | Voltaggio - Fornitura: | 13,5 V |
interfaccia: | USB | Temperatura di funzionamento: | -40°C ~ 85°C |
pacchetto: | 24-VFQFN | Numero del prodotto di base: | BQ25606 |
Circuito integrato BQ25606RGER Stand Alone 1cell 3A Fast Charger con alta tensione di ingresso
Descrizione del prodotto
Il BQ25606 è un dispositivo altamente integrato di gestione della carica della batteria 3.0-A in modalità switch e di gestione del percorso di alimentazione del sistema per batterie Li-ion e Li-polimero a cella singola.La soluzione è fortemente integrata con FET a blocco inverso di ingresso (RBFET), Q1), FET di commutazione del lato alto (HSFET, Q2), FET di commutazione del lato basso (LSFET, Q3) e FET della batteria (BATFET, Q4) tra sistema e batteria.Il percorso di potenza a bassa impedenza ottimizza l'efficienza di funzionamento in modalità switch, riduce il tempo di ricarica della batteria e prolunga la durata della batteria durante la fase di scarica.
Il BQ25606 è dotato di ricarica rapida con supporto ad alta tensione di ingresso per una vasta gamma di caricabatterie standalone e dispositivi portatili.La sua tensione di ingresso e la regolazione della corrente forniscono la massima potenza di ricarica alla batteriaEsso integra anche un diodo bootstrap per l'unità di porta di alto lato per una progettazione del sistema semplificata.
Il dispositivo supporta una vasta gamma di fonti di ingresso, tra cui la porta host USB standard, la porta di ricarica USB e l'adattatore ad alta tensione compatibile USB.Il dispositivo imposta il limite di corrente di ingresso predefinito in base all'interfaccia USB integrata. Il dispositivo è compatibile con le specifiche di alimentazione USB 2.0 e USB 3.0 con regolazione della corrente di ingresso e della tensione.il limite di corrente di ingresso del dispositivo è determinato dal valore della resistenza di impostazione del pin ILIMIl dispositivo soddisfa anche le specifiche di potenza di funzionamento USB On-the-Go (OTG) fornendo 5,15 V su VBUS con un limite di corrente costante fino a 1,2 A.

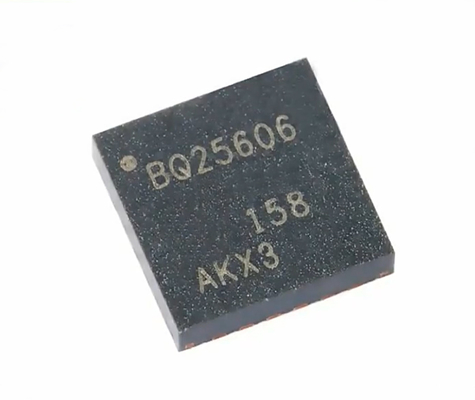

Foto del prodotto
Caratteristiche
Applicazioni
• EPOS, altoparlanti portatili
• accessori per cellulari
• attrezzature mediche
