chip rf di 5GHz WIFI 6 SE modulo a fine frontale di RFID WLAN8101CMP WLAN8101C Wi-Fi 6

RF/IF e RFID WLAN8101CMP WLAN8101C 5GHz Wi-Fi 6 Front-End Modulo

Descrizione del prodotto

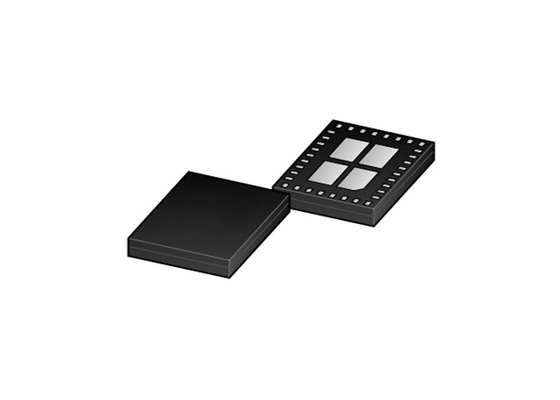

WLAN8101C è un RFFE 5 GHz 2 x 2 MIMO per applicazioni Wi-Fi 6 in un pacchetto di 3 mm x 4 mm.
WLAN8101C include due IC front-end monolitici. Ogni IC front-end ha un amplificatore di potenza integrato, un amplificatore a basso rumore con funzionalità di bypass e un interruttore single pole double throw (SPDT).
WLAN8101C include anche filtri di coesistenza per i canali di trasmissione e ricezione.
Il dispositivo è abbinato a 50 Ω e integra filtraggio armonico e fuori banda che riduce al minimo l'area di layout nell'applicazione.

Caratteristiche e vantaggi

• Modulo RFFE MIMO 2 x 2 di piccole dimensioni per applicazioni WiFi 6
• Amplificatori di potenza integrati con modalità di funzionamento multiple per l'efficienza energetica dinamica e il controllo della linearità
• banda larga completa da 5,150 GHz a 5,925 GHz
• 3 modalità di funzionamento TX che consentono la flessibilità per l'adattamento dell'efficienza energetica
• Amplificatori integrati a basso rumore che supportano modalità di guadagno elevato e bypass
• Interruttori SPDT integrati per il funzionamento RX e TX a singola antenna
• di cilindrata superiore a 50 cm3
• Non richiede componenti di abbinamento esterni, porte di ingresso/uscita DC libere
• Condensatori integrati di disaggregazione RF per tutti i VCC e i pin di controllo
• Confezione a basso profilo di piccole dimensioni di 3 mm x 4 mm
• Protezione ESD integrata su tutti i perni
• Modello del corpo umano (HBM) secondo la norma ANSI/ESDA/JEDEC JS-001 superiore a 2 kV
• Modello di dispositivo carico (CDM) secondo la norma ANSI/ESDA/JEDEC JS-002 superiore a 500 V

Applicazioni

• Supporto Wi-Fi 6
• Smartphone, tablet, netbook e altri dispositivi di calcolo portatili
• Applicazioni di moduli per sistemi incorporati

Diagramma funzionale
