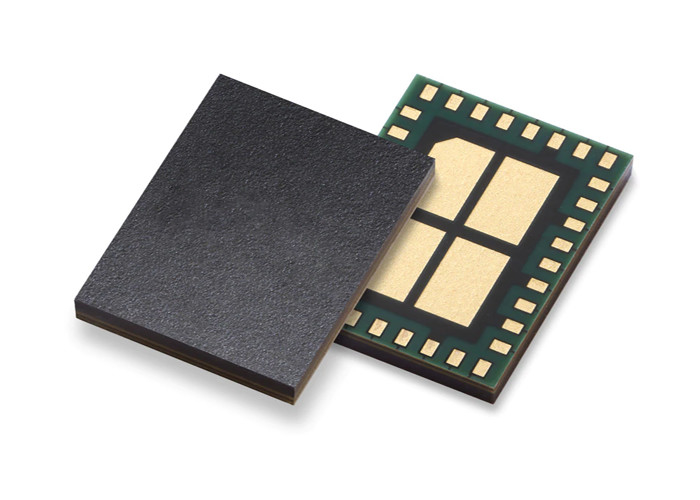

Modulo di comunicazione wireless WLAN8101HMP 2.4GHz WiFi 6 Moduli Front End LGA-38

Modulo di comunicazione wireless WLAN8101HMP 2.4GHz WiFi 6 Moduli Front End LGA-38

Descrizione del prodotto

WLAN8101H è un RFFE MIMO da 2,4 GHz 2 x 2 per applicazioni Wi-Fi 6 in un pacchetto da 3 mm x 4 mm.
WLAN8101H comprende due IC front-end monolitici. Ogni IC front-end include un amplificatore di trasmissione con accoppiatore direzionale,un amplificatore a bassa rumorosità e un interruttore di trasmissione/ricezione con canale BluetoothL'amplificatore di potenza supporta 3 diverse modalità di guadagno TX per migliorare l'efficienza energetica.
WLAN8101H include anche filtri di coesistenza per i canali di trasmissione e ricezione.
Il dispositivo è abbinato a 50 Ω e integra filtraggio armonico e fuori banda che riduce al minimo l'area di layout nell'applicazione.

Caratteristiche

• RFFE MIMO di piccole dimensioni 2 x 2 per applicazioni Wi-Fi 6
• Amplificatori di potenza integrati con modalità di funzionamento multiple per l'efficienza energetica dinamica e il controllo della linearità
• banda larga completa da 2402 MHz a 2482 MHz
• 3 modalità di funzionamento TX che consentono la flessibilità per l'adattamento dell'efficienza energetica
• Amplificatori a basso rumore integrati che supportano modalità di guadagno elevato e bypass
• Interruttori SPDT integrati per il funzionamento RX e TX a singola antenna
• di cilindrata superiore a 50 cm3
• Non richiede componenti di abbinamento esterni, porte RF libere di corrente continua, ad eccezione dell'ANT, e porte BT (spirale ESD su chip)
• Condensatori integrati di disaggregazione RF per tutti i VCC e i pin di controllo
• Confezione a basso profilo di piccole dimensioni di 3 mm x 4 mm
• Protezione ESD integrata su tutti i perni
• Modello del corpo umano (HBM) secondo la norma ANSI/ESDA/JEDEC JS-001 superiore a 2 kV
• Modello di dispositivo carico (CDM) secondo la norma ANSI/ESDA/JEDEC JS-002 supera i 500 V, ad eccezione dei pin ANT, il valore è di 400 V
• RoHS conforme

Applicazioni

• Supporto Wi-Fi 6
• Smartphone, tablet, netbook e altri dispositivi di calcolo portatili
• Applicazioni di moduli per sistemi incorporati
