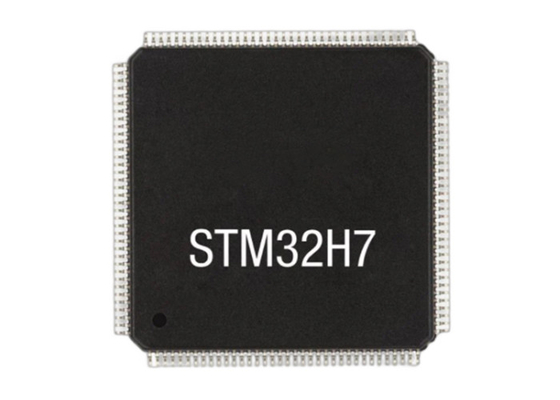

microcontroller IC del Unico centro STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 di 32 bit

Microcontrollore IC a singolo nucleo a 32 bit STM32H735VGY6TR ARM® Cortex®-M7 STM32H7

Descrizione

I dispositivi STM32H735VGY6TR si basano sul core RISC Arm® Cortex®-M7 a 32 bit ad alte prestazioni che funziona fino a 550 MHz.Il nucleo Cortex® -M7 è dotato di un'unità a virgola galleggiante (FPU) che supporta istruzioni e tipi di dati Arm® a doppia precisione (conforme IEEE 754) e a singola precisioneIl core Cortex-M7 comprende 32 Kbyte di cache di istruzioni e 32 Kbyte di cache di dati.I dispositivi STM32H735VGY6TR supportano un set completo di istruzioni DSP e un'unità di protezione della memoria (MPU) per migliorare la sicurezza delle applicazioni.

I dispositivi STM32H735VGY6TR incorporano memorie incorporate ad alta velocità con 1 Mbyte di memoria Flash, fino a 564 Kbyte di RAM (di cui 192 Kbyte che possono essere condivisi tra ITCM e AXI,+ 64 Kbyte esclusivamente ITCM, più 128 Kbyte esclusivamente AXI, 128 Kbyte DTCM, 48 Kbyte AHB e 4 Kbyte di RAM di backup), nonché una vasta gamma di I/O e periferiche avanzate connesse ai bus APB, ai bus AHB,Matrice di bus multi-AHB da 2x32 bit e interconnessione AXI a più strati per l'accesso alla memoria interna ed esternaPer migliorare la robustezza delle applicazioni, tutte le memorie sono dotate di correzione del codice di errore (una correzione di errore, due rilevazioni di errore).

I dispositivi incorporano periferiche che consentono l'accelerazione di funzioni matematiche/aritmetiche (coprocessore CORDIC per le funzioni trigonometriche e unità FMAC per le funzioni filtro).Tutti i dispositivi offrono tre ADC, due DAC, due amplificatori operativi, due comparatori di potenza ultra-bassa, un RTC a bassa potenza, 4 temporizzatori a 32 bit di uso generale, 12 temporizzatori a 16 bit di uso generale, tra cui due temporizzatori PWM per il controllo del motore,cinque timer a bassa potenzaI dispositivi supportano quattro filtri digitali per modulatori sigma-delta esterni (DFSDM).Sono inoltre dotate di interfacce di comunicazione standard e avanzate.

Specifica della STM32H735VGY6TR

Pini di imballaggio

Caratteristiche

• Core: Arm® Cortex®-M7 MCU a 32 bit a 550 MHz

• Temperatura di funzionamento da -40°C a 85°C/125°C

• Fino a 128Kbyte di memoria flash

• 36Kbytes di SRAM (32Kbytes con controllo di parità HW)

• Intervallo di tensione: da 1,62 V a 3,6 V

• Fornitura VBAT per RTC e registri di riserva

• Oscillatore a cristalli da 4 a 48 MHz

• Controller DMA a 7 canali con mappatura flessibile

• ADC a 12 bit, 0,4 μs (fino a 16 canali estensivi)

• due comparatori analogici rapidi a bassa potenza, con ingresso e uscita programmabili, rail-to-rail

• Due DAC a 12 bit, a bassa potenza di campionamento e tenuta

• 14 timer (due a 128 MHz): 16 bit per il controllo motorio avanzato, uno a 32 bit e cinque a 16 bit per uso generale, due base a 16 bit, due a bassa potenza a 16 bit, due guardie, timer SysTick

• Calendario RTC con allarme e sveglia periodica da Stop/Standby/Shutdown

• Controller di alimentazione USB tipo-CTM

• Supporto allo sviluppo: debug di fili seriali (SWD)

• ID univoco a 96 bit

• Tutte le confezioni conformi a ECOPACK®2
