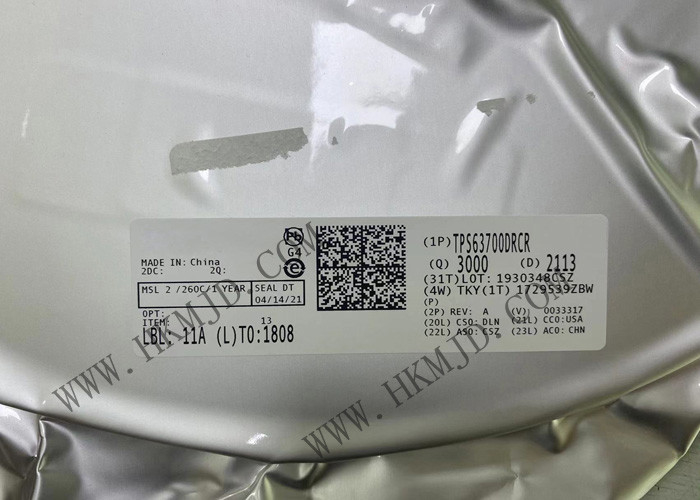

Regolatore di commutazione di Dollaro-spinta della gestione TPS63700DRCR TPS63700 360mA di potere IC

Gestione dell'energia TPS63700DRCR TPS63700 360mA Regulatore di commutazione Buck-Boost IC

Descrizione del prodotto
TPS63700DRCR è un convertitore DC/DC invertente che genera una tensione di uscita negativa fino a 15 V con correnti di uscita fino a 360 mA, a seconda del rapporto tra tensione di ingresso e tensione di uscita.Con un'efficienza massima dell'84%, il dispositivo è ideale per apparecchiature portatili alimentate a batteria. La gamma di tensione di ingresso da 2,7 V a 5,5 V consente al TPS63700DRCR di essere alimentato direttamente da una batteria agli ioni di litio, da 3 celle NiMH/NiCd,da un 3.3 V o 5 V di alimentazione.
L'inverter opera con una topologia di controllo PWM (Pulse Width Modulation) a frequenza fissa.e un spegnimento termico per la massima affidabilità in condizioni di guasto.
Una frequenza di commutazione di tipicamente 1,4 MHz consente l'uso di piccoli componenti esterni che consentono una piccola dimensione della soluzione.
TPS63700DRCR è disponibile in un piccolo pacchetto SON-10 da 3 mm × 3 mm.

Caratteristiche

• Voltaggio di uscita regolabile fino a 15 V
• 2Intervallo di tensione di ingresso da.7-V a.5-V
• Fino a 360 mA di corrente di uscita
• 1000 mA limite di corrente tipica dell'interruttore
• Fino all'84% di efficienza
• Tipico funzionamento PWM a frequenza fissa da 1,4 MHz
• Disattivazione termica
• Protezione da sovratensione di uscita tipica ¢19-V
• 1Corrente di spegnimento di 0,5 μA
• Piccolo pacchetto SON-10 da 3 mm × 3 mm (DRC)

Applicazioni

• Fornitura di tensione negativa generica
• Display OLED di piccole e medie dimensioni
• Fornitura di bias

Schema tipico di applicazione
