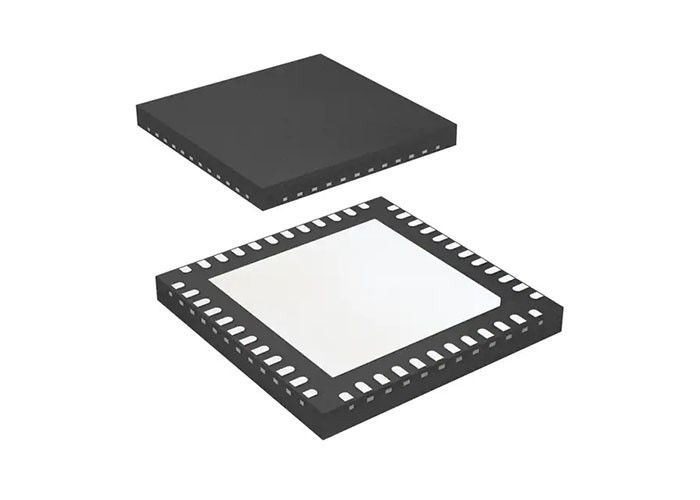

Estensore 48-QFNS della gestione di hardware di IC L-ASC10-1SG48I della gestione di potere

IC di gestione dell'alimentazione L-ASC10-1SG48I Hardware Management Expander 48-QFNS

Descrizione del prodotto

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) è un amplificatore di gestione hardware (Power, Thermal, and Control Plane Management) progettato per essere utilizzato con Platform Manager 2, MachXO2, MachXO3,o ECP5 FPGA per implementare la funzione Hardware Management Control in un circuito stampatoIl L-ASC10-1SG48I (denominato ASC) consente la scalabilità senza soluzione di continuità dei canali di controllo della tensione e della corrente di alimentazione, del monitoraggio della temperatura, della sequenza e del margine.L'ASC include interfacce dedicate che supportano lo scambio di segnali di stato del monitor e segnali di controllo di uscita con questi controller centralizzati di gestione hardware. fino a otto dispositivi ASC possono essere utilizzati per implementare un sistema di gestione hardware.

Caratteristiche

Ten Rail Monitoring e misurazione della tensione

• Accuratezza di rilevamento di difetti UV/OV - 0,2% Typ.
• Velocità di rilevamento dei guasti < 100 μs
• Sensore ad alta tensione, a senso unico e differenziale

Monitoraggio e misurazione di corrente a largo raggio su due canali

• Corrente laterale alta Misurazione fino a 12 V
• Detezione di guasti OC/UC programmabile
• Rileva i guasti di corrente in < 1 μs

Tre canali di monitoraggio e misura della temperatura

• Limite di errore OT/UT programmabile
• Due canali di monitoraggio della temperatura utilizzando diodi esterni
• Un monitor di temperatura su chip

Quattro motori MOSFET di alto livello

• Pompa di carica programmabile

Quattro canali di taglio e margine di precisione

• Operazione a circuito chiuso
• Scalazione della tensione e supporto VID

Nove Input / Output per finalità generali

• I/O con tolleranza di 5 V

Segnalazione delle falle non volatili
In-system programmabile tramite I2C

• Configurazione non volatile
• Sostegno alla programmazione di base

Supporto a livello di sistema

• 3.3 V di funzionamento, ampia gamma di alimentazione di ingresso da 2,8 V a 3,6 V
• Intervallo di temperatura industriale
• 48 pin QFN
• Compatibile con la RoHS e privo di alogene

Diagramma di blocco ASC

Applicazioni

• Telecomunicazioni e reti
• Industria, collaudo e misura
• Sistemi medici
• Server e sistemi di archiviazione
• Sistemi di elevata affidabilità

Diagramma di applicazione
