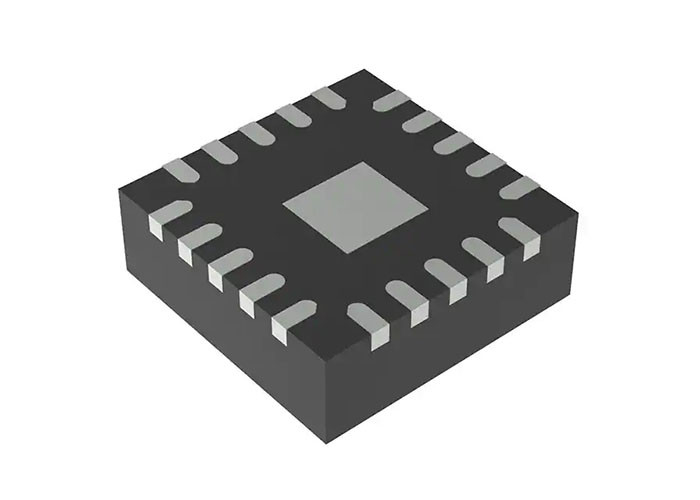

FET Buck Switching Regulator IC Rohs positivo del chip del circuito integrato di TPS56C230RJER

TPS56C230RJER Buck Regolatore a commutazione IC Positivo Regolabile 0,6V 1 Uscita 12A 20-VFQFN

Descrizione

Il TPS56C230RJER è un convertitore buck sincrono ad alta efficienza con FET integrati.I progettisti di sistemi possono utilizzare il dispositivo in un'ampia varietà di applicazioni poiché assorbe una bassa corrente di standby e richiede pochi componenti esterni.
Il TPS56C230RJER utilizza il controllo D-CAP3 che fornisce una rapida risposta ai transitori e un'eccellente regolazione della linea e del carico con compensazione interna.Dispone inoltre di un circuito proprietario che consente al dispositivo di supportare condensatori di uscita a bassa resistenza in serie equivalente (ESR) come polimeri speciali e condensatori ceramici a bassissima ESR.

Caratteristiche

• Intervallo di tensione in ingresso: da 4,5 V a 18 V

• Intervallo tensione di uscita: da 0,6 V a 5,5 V

• Supporta una corrente di uscita continua di 12 A

• Controllo dell'architettura D-CAP3™ per una rapida risposta ai transitori

• Precisione della tensione di retroazione ±1% (25°C)

• FET integrati da 17 mΩ e 5,9 mΩ

• Eco-mode™ selezionabile e modalità di conduzione continua forzata (FCCM) tramite il pin MODE

• Frequenza di commutazione 500 kHz

• Tempo di avvio graduale regolabile con valore predefinito di 1,2 ms

• Indicatore Power Good integrato

• Funzione di scarica dell'uscita incorporata

• Ciclo per ciclo di protezione da sovracorrente

• Protezioni di blocco non bloccate per sovratensione, sottotensione, sovratemperatura e sottotensione

• Da -40°C a 125°C Temperatura operativa della giunzione

• VQFN HotRod™ a 20 pin da 3,0 mm × 3,0 mm

Applicazioni

• DTV e decoder
• PC e PC industriale
• Rete cablata
• Sistemi di alimentazione distribuiti

Schema semplificato

Configurazione e funzioni dei pin
