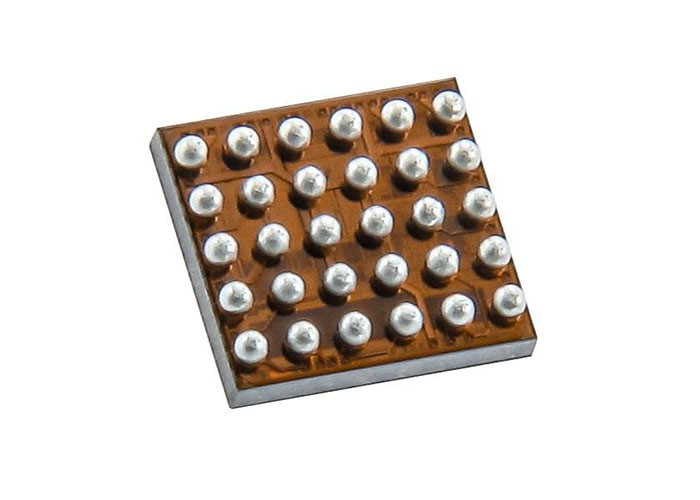

Uso generale della gestione di potere del chip 30WLP PMIC del circuito integrato di MAX77654BENV+T

Gestione per tutti gli usi 30-WLP di potere di Chip MAX 77654BENV+T PMIC del circuito integrato

Descrizione generale

Il MAX77654BENV+T fornisce la batteria alto-integrata che si carica e soluzioni dell'alimentazione elettrica per le applicazioni a bassa potenza dove la dimensione e l'efficienza sono critiche. IC caratterizza un regolatore di dollaro-spinta di SIMO che fornisce indipendente tre rotaie programmabili di potere da un singolo induttore per minimizzare la dimensione totale della soluzione. Due 100mA LDOs forniscono il rifiuto dell'ondulazione per audio ed altre a applicazioni rumore sensibili. Il LDOs può anche essere configurato come commutatori del carico dirigere il consumo di energia staccando i blocchi esterni una volta non richiesto. Un caricatore lineare alto-configurabile sostiene una vasta gamma di capacità della batteria di Li+ e comprende il monitoraggio della temperatura della batteria per la sicurezza supplementare (JEITA).

Questo dispositivo include tre GPIOs e un multiplexor analogico che commuta parecchio la tensione interna ed i segnali correnti ad un nodo esterno per il controllo con un ADC esterno. Un'interfaccia seriale bidirezionale di I2C tiene conto la configurazione ed il controllo dello stato dei dispositivi. Un regolatore inserita/disinserita interno fornisce una sequenza di avvio controllata per i regolatori e fornisce la funzionalità di sorveglianza mentre sono sopra. Le opzioni programmabili della numerosa fabbrica permettono che il dispositivo sia adattato per molte applicazioni, permettendo al time to market più veloce.

Benefici e caratteristiche

3x uscita, regolatore a uscite multiple di Dollaro-spinta dell'Unico induttore (SIMO)
Sostiene l'ampia gamma di tensione in uscita da 0.8V a 5.5V per tutti i canali di SIMO
2x 100mA LDO/LSW
Caricatore astuto di Selector™ Li+/Li-Poly di potere
risorse di 3x GPIO
MUX analogico ha prodotto per il monitoraggio di potere
Modo della nave officina (< 200nA="" IQ=""> corrente di arresto 0.3μA
corrente di funzionamento 6μA (3 canali di SIMO + 2LDOs)
Caricatore ottimizzato per la piccola dimensione della batteria
Corrente programmabile della Rapido tassa da 7.5mA a 300mA
Tensione programmabile di regolamento della batteria da 3.6V a 4.6V
Corrente programmabile di termine da 0.375mA a 45mA
I monitor della temperatura della batteria di JEITA registrano la corrente di carica e la tensione di regolamento della batteria per ottenere caricarsi sicuro
Flessibile e configurabile
Interfaccia di I2C-Compatible e GPIO

Applicazioni

Cuffie di Bluetooth, Hearables
Altoparlanti senza fili
Forma fisica, salute e monitor di attività
Wearables
Monitor di protezione e sicurezza
Nodi del sensore
Dispositivi portatili del consumatore
Internet delle cose (IoT)

Schema a blocchi semplificato
