chip TPS568230RJER Buck Converter sincrono del circuito integrato del regolatore di commutazione 4.5V

Regolatore di commutazione TPS568230RJER TPS568230 4.5V a 18V 8A Buck Converter sincrono

Descrizione di prodotto

TPS568230RJER è un input redditizio e ad alta tensione, convertitore sincrono del dollaro di alta efficienza con un MOSFET integrato.
TPS568230RJER caratterizza ULQ™ (corrente tranquilla ultrabassa) per la corrente di polarizzazione bassa. Il dispositivo usa il modo di controllo di DCAP3™ per fornire la risposta transitoria veloce, il buon regolamento del carico e della linea senza compensazione esterna e sostiene i condensatori equivalenti bassi dell'uscita della resistenza di serie (esr) quali il polimero dedicato ed i condensatori ceramici ultrabassi di esr.
TPS568230RJER è disponibile nei pin 20 pacchetto di 3.0mm x di 3.0mm HotRod™ ed è stimato per una gamma di temperature della giunzione di -40°C a 125°C.

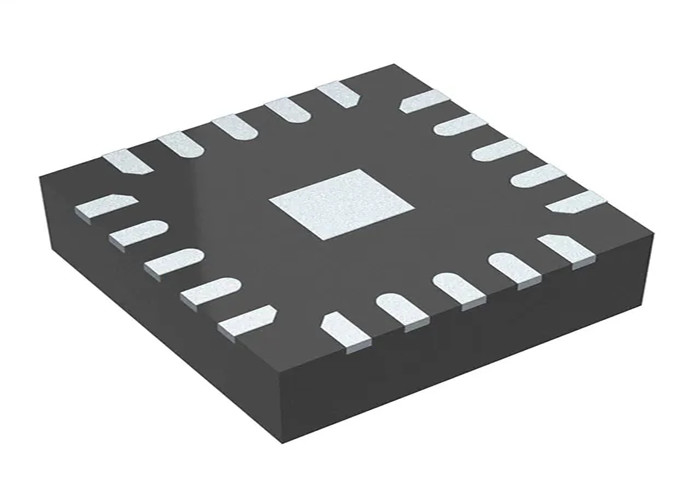

pacchetto 20-pin (RJE)

Caratteristiche

• Gamma di tensione in ingresso: 4.5V a 18V
• Controllo di architettura di D-CAP3™ per la risposta transitoria veloce
• Gamma di tensione in uscita: 0.6V a 7V
• tensione di riferimento di 0.6V ±1% (25°C)
• Sostiene la corrente d'uscita continua 8A
• MOSFETs interni integrati di potere di 9.5mΩ e di 19.5mΩ RDS (sopra)
• Caratteristica di ULQ™ (corrente tranquillo ultrabasso) per durata di vita della batteria lunga
• Frequenze di commutazione selezionabili di 600kHz, di 800kHz e di 1MHz
• Operazione del carico di sostegni fino a 90%
• Tempo regolabile di morbido inizio (regolabile tramite perno degli ss)
• Uscita dello stato normale dell'alimentazione elettrica
• Funzione incorporata di scarico dell'uscita
• protezione di sovracorrente del Ciclo-da-ciclo
• Non chiudendo protezione disponibile per protezione dell'errore
• Piccolo pacchetto del × 3.0mm HotRod™ QFN di 3.0mm

Applicazioni

• Digital TV, decoder, consoli di gioco
• Punto-de-carico del server, di stoccaggio e della rete
• Applicazioni industriali di automazione di fabbrica e del PC
• Le centrali elettriche distribuite con 5-V tipico, 12-V, 15-V hanno introdotto
