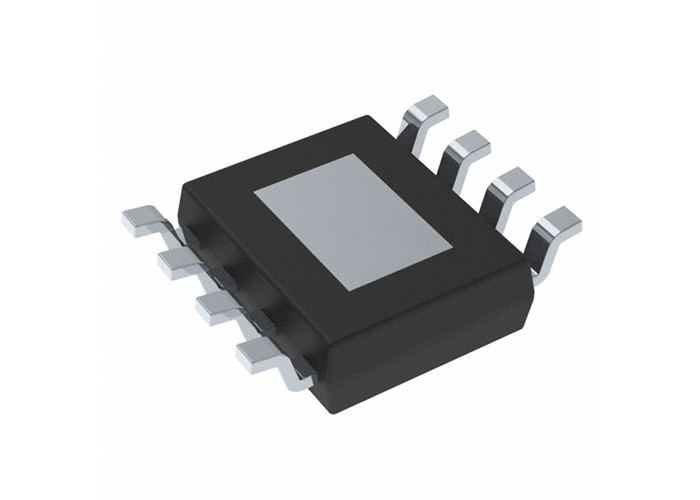

Circuito integrato Chip UCC27200QDDARQ1 Half-Bridge Gate Driver IC non invertente

Circuito integrato Chip UCC27200QDDARQ1 Half-Bridge Gate Driver IC non invertente

Descrizione del prodotto di UCC27200QDDARQ1

L'UCC27200QDDARQ1 è un driver MOSFET a canale N ad alta frequenza che include un diodo bootstrap da 120 V e driver high-side e low-side con ingressi indipendenti per la massima flessibilità di controllo. Ciò consente il controllo MOSFET a canale N a mezzo ponte, ponte intero, due switch forward e convertitori forward activeclamp.I gate driver low-side e high-side sono controllati in modo indipendente e abbinati a 1 ns tra l'accensione e lo spegnimento l'uno dell'altro.

Specifica diUCC27200QDDARQ1

Caratteristiche di UCC27200QDDARQ1

• Qualificato per applicazioni automobilistiche
• Qualificato AEC-Q100 con i seguenti risultati:
• Grado di temperatura del dispositivo 1:
• Intervallo di temperatura ambiente operativa da 40°C a 125°C
• Dispositivo HBM Classificazione ESD Livello 2
• Dispositivo CDM Classificazione ESD Livello C5
• Pilota due MOSFET a canale N in configurazione high-side e low-side
• Tensione massima di avvio: 120 V
• Tensione VDD massima: 20 V
• On-Chip 0,65-V VF, 0,6-Ω RD Bootstrap Diode
• Maggiore di 1 MHz di funzionamento
• Tempi di ritardo di propagazione di 20 ns
• Correnti di uscita 3-A sink, 3-A source
• Tempo di salita di 8 ns e tempo di discesa di 7 ns con carico di 1000 pF
• Corrispondenza con ritardo di 1 ns
• Specificato da –40°C a 140°C (temperatura di giunzione)

Applicazioni diUCC27200QDDARQ1

• Alimentatori per i mercati di telecomunicazioni, datacom e mercantili
• Applicazioni a mezzo ponte e convertitori a ponte intero
• Architettura del bus isolata
• Convertitori in avanti a due interruttori
• Convertitori in avanti con morsetto attivo
• Convertitori buck sincroni ad alta tensione
• Amplificatori audio in classe D

Schema applicativo semplificato di UCC27200QDDARQ1
