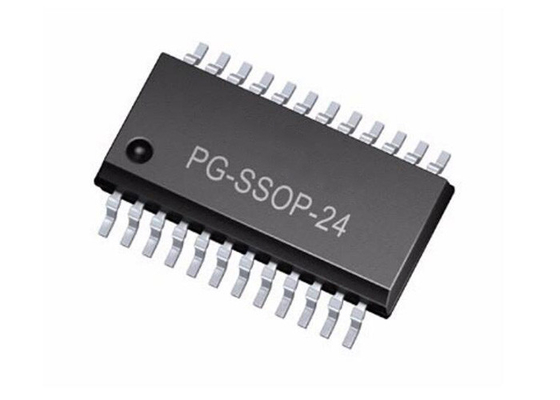

TLE8444SL Circuito integrato chip quadri-conduttore a mezzo ponte IC SSOP24 Motor Driver IC

TLE8444SL circuito integrato a chip quadri-conduttore a mezzo ponte IC SSOP24 motor driver IC

Descrizione del prodottoTLE8444SL

Il TLE8444SL è un circuito integrato protetto a Quad-Half-Bridge destinato alle applicazioni di controllo del movimento automobilistico e industriale.TLE8444SL è una matricola monolitica basata su tecnologia SMART MIXED SPT che combina circuiti di controllo bipolari e CMOS con dispositivi di alimentazione DMOSI motori a corrente continua possono essere azionati in modalità di avanti (cw), indietro (ccw), frenata e alta impedenza, mentre i motori a passo possono essere azionati in modalità di corrente di uscita negativa / positiva.Queste varie modalità possono essere facilmente ottenute tramite l'interfaccia parallela standard del dispositivo a un microcontrollore.

Specifica diTLE8444SL

Caratteristiche del TLE8444SL

• 4 Uscite di potenza a mezzo ponte (1.3Ω RDS ((ON) MAX @ Tj=150°C)
• Disattivazione minima di sovra corrente a 0,9A
• Semplice controllo dell'interfaccia parallela delle uscite a mezzo ponte
• Input inverti e non inverti per ridurre al minimo il numero di connessioni del microcontrollore
• Consumo di corrente molto basso in modalità di riposo (massimo 5μA)
• Diagnosi del segnale di errore
• Diagnosi di carico aperto in stato ON per tutte le uscite
• Fonti protette da sovraccarico
• Protezione da sovratemperature con isteresi
• Blocco di tensione superiore e inferiore
• 3.3V / 5V ingressi compatibili con isteresi
• Nessuna corrente di incrocio
• Diodi a rotazione libera interni
• Imballaggio termicamente potenziato (condotti fusi)

Applicazioni diTLE8444SL

• Carichi unipolari o bipolari
• Motori passo a passo (ad es. controllo della velocità a vuoto)
• Motori a spazzola a corrente continua

Diagramma di blocco del TLE8444SL

Assegnazione del pin di TLE8444SL
