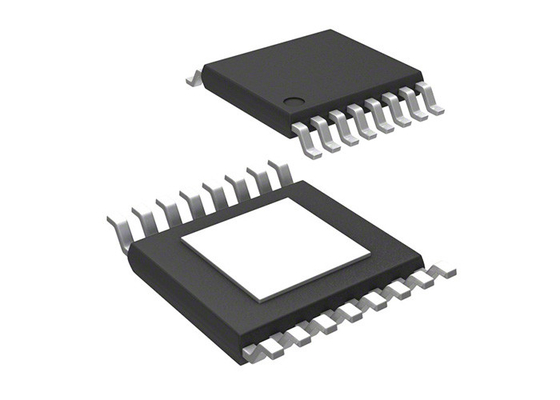

TPS92691QPWPRQ1 amplificatore di senso di With Rail-To-Rail Current del driver di Multi-topologia LED

TPS92691QPWPRQ1 amplificatore di senso di With Rail-To-Rail Current del driver di Multi-topologia LED

Descrizione di prodotto di TPS92691QPWPRQ1

TPS92691QPWPRQ1 è un regolatore versatile del LED di cui possono sostenere una gamma aumentano o le topologie scendere del driver. Il dispositivo implementa una tecnica di controllo a frequenza fissa del modo di picco di corrente con frequenza, la compensazione del pendio e la sincronizzazione di commutazione programmabili di morbido inizio. Incorpora un amplificatore corrente di senso della ferrovia--ferrovia di alta tensione (65-V) che può direttamente misurare il LED corrente facendo uso di un lato alto o una resistenza lata basso di senso di serie. L'amplificatore è destinato per raggiungere l'input basso ha sfalsato la tensione e raggiunge l'accuratezza corrente migliore di di ±3% LED sopra la gamma di temperature della giunzione di 25℃ a 140℃ e una gamma di tensione del comune-modo dell'uscita di 0 a 60 V.

Specificazione di TPS92691QPWPRQ1

Caratteristiche di TPS92691QPWPRQ1

• Ampia tensione in ingresso: 4,5 V - 65 V
• Ampia gamma di tensione in uscita: 2 V - 65 V
• Amplificatore corrente di senso della Ferrovia--ferrovia di derivazione introdotto minimo
• L'accuratezza corrente migliore di di ±3% LED sopra 25℃ alla temperatura di giunzione 140℃C ha suonato
• Compatibile con le implementazioni correnti late alto e late basso di senso
• La corrente analogica ad alta impedenza del LED regola l'input (IADJ) con il 15:1 eccessivo contrappone il rapporto
• Sopra il FET PWM di serie di 1000:1 che attenua il rapporto con il N-Manica integrato di serie attenui il driver Interface
• Il monitor corrente continuo del LED ha prodotto per localizzazione e le diagnosi del guasto del sistema
• Frequenza di commutazione programmabile con capacità esterna di sincronizzazione dell'orologio
• Compensazione programmabile del pendio e di Morbido inizio
• Circuiti completi di protezione dell'errore compreso VCC la serrata di Undervoltage (UVLO), la protezione contro le sovratensioni dell'uscita (OVP), Ciclo-dal limite corrente del commutatore del ciclo e dalla protezione termica

Applicazioni di TPS92691QPWPRQ1

• Applicazioni automobilistiche di illuminazione esterna
• Applicazioni d'accensione architettoniche e generali

Driver tipico Application Schematic Of TPS92691QPWPRQ1 di spinta LED
