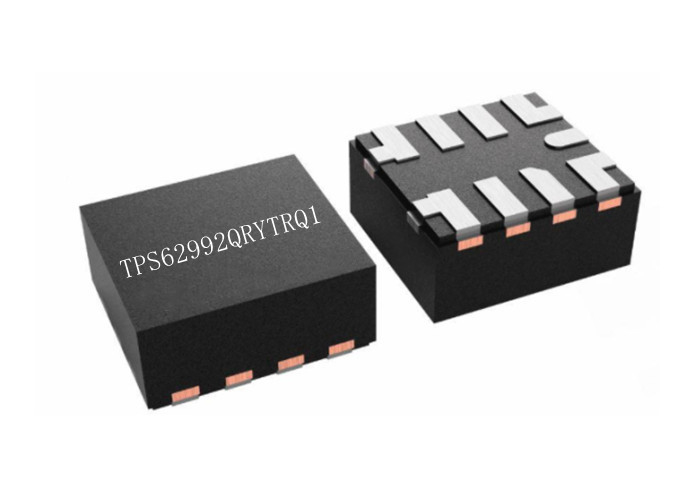

3-V abasso quoziente d'intelligenza Buck Converter sincrono automobilistico di 10-V TPS62992QRYTRQ1 2A

3-V abasso quoziente d'intelligenza Buck Converter sincrono automobilistico di 10-V TPS62992QRYTRQ1 2A

Descrizione di prodotto di TPS62992QRYTRQ1
TPS62992QRYTRQ1 è un convertitore cc-cc scendere sincrono altamente efficiente, piccolo e flessibile che è di facile impiego. Una frequenza di commutazione selezionabile di 2,5 megahertz o di 1,0 megahertz permette l'uso di piccoli induttori e fornisce la risposta transitoria veloce. Il dispositivo sostiene l'alta accuratezza di VOUT di ± 1,5% attraverso l'intera gamma di temperature operasting e della prestazione transitoria migliorata del carico con la topologia DCS controlla. L'ampio 3-V a 10-V la gamma di tensione in ingresso sostiene vari input nominali, come le rotaie del rifornimento 9-V, Li-ione della multi-cellula o unicellulare e rotaie 5-V o 3.3-V.
TPS62992QRYTRQ1 può entrare automaticamente nel modo di risparmio elettrico (se PFM o PWM automatico è selezionato) ai carichi leggeri per mantenere l'alta efficienza. Ulteriormente, fornire l'alta efficienza ai carichi molto piccoli, il dispositivo ha una corrente tranquilla tipica bassa di µA 4. AEE, se permesso a, fornisce l'alta efficienza attraverso VIN, VOUT e la corrente del carico. Il dispositivo comprende un input di MODE/Smart-CONF per fissare il divisore interno ed esterno, la frequenza di commutazione, lo scarico di tensione in uscita e l'operazione forzata di risparmio elettrica automatica o del modo di PWM.

Specificazione di TPS62992QRYTRQ1

Caratteristiche di TPS62992QRYTRQ1

• AEC-Q100 si è qualificato per le applicazioni automobilistiche:
• Grado 1 di temperatura: – 40°C a +125°C, TUM
• Classificazione di HBM ESD del dispositivo del Livello 2
• Classificazione del livello C4B CDM ESD
• Sicurezza-capace funzionale
• Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• Gamma estesa di TJ: fino a 165°C
• Topologia DCS controlla di alta efficienza
• RDS (SOPRA): un alto lato di 62 mΩ, un lato basso di 22 mΩ
• Transizione senza cuciture di PWM/PFM
• quoziente d'intelligenza basso 4-µA (tipico)
• Fino alla corrente d'uscita continua 2-A
• accuratezza di tensione in uscita di ±1.5% attraverso gli impiegati
• Opzioni configurabili di tensione in uscita:
• 0.6-V al divisore esterno di 5.5-V VFB
• 16 opzioni fra 0,4 V e 5,5 V
• Flessibilità tramite il perno di MODE/S-CONF
• frequenza di commutazione 2.5-MHz o 1.0-MHz
• PWM forzato o PFM automatico (modo di risparmio elettrico) con opzione dinamica del cambiamento di modo
• Nessun condensatore esterno della linguetta per calzare gli stivali ha richiesto
• Sovracorrente e protezione a temperatura eccessiva
• modo del duty cycle di 100%
• Preciso permetta all'input
• Inizio ed inseguimento morbidi regolabili
• Elettrico buona uscita
• Piedinatura ottimizzata per il percorso a un solo strato
• 2,2 pacchetto bagnabile di millimetro VQFN del × 2,0 di millimetro con un passo da 0,5 millimetri

Applicazioni di TPS62992QRYTRQ1

• ADAS
• Elettronica e illuminazione del corpo
• Infotainment e mazzo
• Sistemi ibridi, elettrici e del powertrain

Diagramma funzionale di TPS62992QRYTRQ1

Schemati semplificato di TPS62992QRYTRQ1

Pin Configurations Of TPS62992QRYTRQ1
