AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHz Campo Array di gate programmabile

AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHz Campo Array di gate programmabile
AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHz Campo Array di gate programmabile

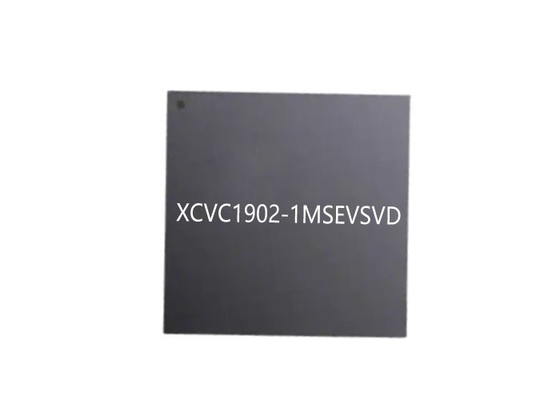

Grande immagine :  AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHz Campo Array di gate programmabile

Dettagli:
Luogo di origine: CN
Marca: Original Factory
Certificazione: Lead free / RoHS Compliant
Numero di modello: XCVC1902-1MSEVSVD
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: Contact for Sample
Imballaggi particolari: 1760-FCBGA
Tempi di consegna: 5-8 giorni del lavoro
Termini di pagamento: T/T, L/C, Western Union

AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHz Campo Array di gate programmabile

Descrizione
Numero della parte: XCVC1902-1MSEVSVD Numero di I/O: 726
Velocità: 450MHz, 1.08GHz Cellule di logica: 1.9M
Dimensione della RAM: 256KB Processore di base: Dual ARM® Cortex®-A72 MPCoreTM con CoreSightTM, Dual ARM®CortexTM-R5F con CoreSightTM

AI Core FPGA XCVC1902-1MSEVSVD 1.9M Cellule logiche 450MHzArray di cancelli programmabili sul campo



Descrizione del prodotto XCVC1902-1MSEVSVD

XCVC1902-1MSEVSVD Le caratteristiche DC e AC sono specificate in intervalli di temperatura estesi (E) e industriali (I).tutti i parametri elettrici CC e AC sono gli stessi per un determinato grado di velocità e tensione di funzionamento (vale a dire, le caratteristiche di sincronizzazione di un dispositivo a gamma di temperatura estesa (E) di grado -1 di velocità che opera a una tensione VCCINT pari a 0.80V (M) sono uguali a quelli di un dispositivo di gamma di temperatura industriale (I) di grado -1 di velocità che opera a una tensione VCCINT di 0.80V (M)).



Attributi del prodotto di XCVC1902-1MSEVSVD

Numero della parte: XCVC1902-1MSEVSVD
Categoria di prodotto: SoC FPGA
800 mV
0 C
+ 100 C
Tipo di prodotto: Sistema su moduli - SOM



Caratteristiche di XCVC1902-1MSEVSVD

  • Le condizioni di prova sono configurate per l'interfaccia Quad-SPI generica con una potenza di azionamento di 12 mA, velocità di eliminazione rapida,e condizioni di carico (15 pF/30 pF per una frequenza di clock di un dispositivo Quad-SPI fino a 100 MHz e 15 pF per una frequenza di clock di un dispositivo Quad-SPI > 100 MHz), testato a 3,3 V e 1,8 V.
  • I carichi di 30 pF si applicano alle modalità QSPI a doppia stacking o QSPI a doppia parallela.
  • Quando la frequenza di clock del dispositivo Quad-SPI è > 37,5 MHz, l'uscita di clock Quad-SPI loopback (QSPI_LPBK_CLK) deve essere abilitata nel sistema di controllo, interfaccia e elaborazione (CIPS),e il pin MIO[6] associato deve essere lasciato senza collegamento sulla scheda.
  • La frequenza di clock di riferimento del Quad-SPI deve essere pari a 2 volte la frequenza di clock del dispositivo Quad-SPI quando è > 37,5 MHz.
  • TQSPICSCLK è valido solo quando due cicli di clock di riferimento sono programmati tra la selezione del chip e l'orologio.



Altri tipi di prodotti di fornitura

Numero della parte Pacco
88Q2112-A2-NYD2A000 QFN48
LPC51U68JBD64 LQFP-64
LCMXO2-4000HC-4MG132C BGA132
LCMXO2-2000HC-4MG132C CSBGA-132
LCMXO2-2000HC-4BG256C BGA256
LCMXO2-1200HC-4MG132C BGA
