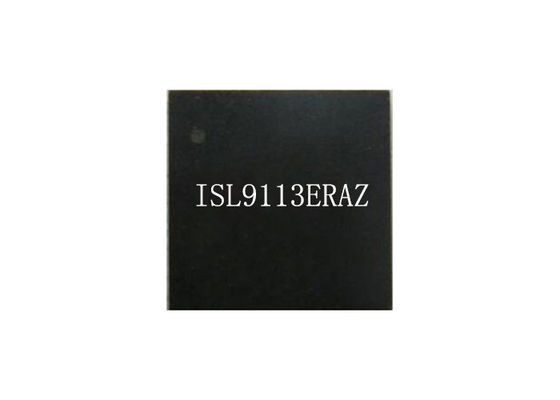

ISL9113ERAZ circuito integrato chip sincrono Boost Converter DFN8 Boost regolatori
Descrizione del prodotto
L'ISL9113ERAZ fornisce una soluzione di alimentazione per dispositivi alimentati da batterie alcaline, NiCd, NiMH o Li-Ion/Li-Polymer a tre celle.Offre un'opzione di uscita fissa a 5V o regolabile per applicazioni USB-OTG o HDMI portatili.
L'ISL9113ERAZ è garantito per fornire 500mA da un ingresso di 3V e 5V di uscita con un tipico limite di corrente di picco di 1,3A.Induttori a basso profilo e condensatori in ceramica per ridurre al minimo le dimensioni della soluzione complessiva.
Questo convertitore sincrono completamente integrato e compensato internamente è ottimizzato per l'efficienza con un minimo di componenti esterni.il dispositivo entra in modalità skip e consuma solo 20μA di corrente quiescente, con conseguente maggiore efficienza a carichi leggeri e massima durata della batteria.
Attributi del prodotto
| Numero della parte |
ISL9113ERAZ |
| Funzione |
- Un passo avanti. |
| Configurazione di uscita |
Risultato positivo |
| Topologia |
Spinta |
| Tipo di uscita |
Regolabile |
| Numero di uscite |
1 |
| Voltaggio - ingresso (min) |
0.8V |
| Voltaggio - Input (Max) |
4.7V |
| Voltaggio - uscita (min/fisso) |
3V |
| Voltaggio - uscita (massimo) |
5.2V |
| Corrente - Output |
1.1A (interruttore) |
| Frequenza - Cambiamento |
1.8MHz |
| Rettificatore sincrono |
- Sì, sì. |
| Temperatura di funzionamento |
-20°C ~ 85°C (TA) |
| Tipo di montaggio |
Montaggio superficiale |
| Confezione / Cassa |
8-VFDFN Pad esposto |
| Confezione del dispositivo del fornitore |
8-DFN (2x2) |
Caratteristiche chiave
- Fino al 95% di efficienza in condizioni di funzionamento tipiche
- Intervallo di tensione di ingresso: da 0,8V a 4,7V
- Corrente di uscita: fino a 500mA (VBAT = 3,0V, VOUT = 5,0V)
- Corrente in quiete bassa: 20μA (tipico)
- Disattivazione del controllo logico (IQ < 1μA)
- di potenza massima di 5 V, 5,1 V o regolabile
Applicazioni
- Telefoni intelligenti
- HDMI portatile e USB-OTG
Applicazione tipica
