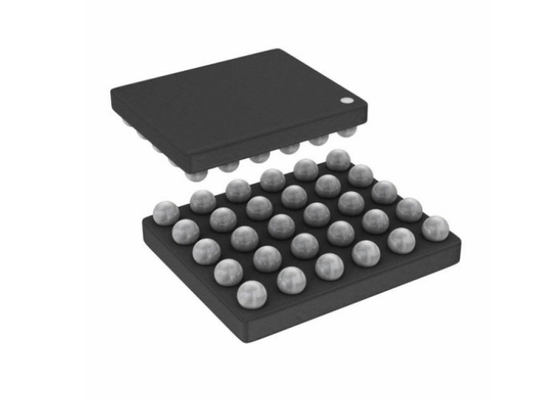

4 Manica AFE49I30YZR Ultra-piccolo Front End analogico integrato - AFE 24 30-DSBGA pungente

4 Manica AFE49I30YZR Ultra-piccolo Front End analogico integrato - AFE 24 30-DSBGA pungente

Descrizione di prodotto di AFE49I30YZR

Il AFE49I30YZR è un analogo a fine frontale per le applicazioni ottiche di bio-sensing/PPG e di misura di ECG. Il dispositivo sostiene fino a sei diodi a emissione luminosa di commutazione (LED) e fino a quattro fotodiodi. Fino a 24 fasi del segnale possono essere definite ed i segnali di ECG o di PPG possono acquistarsi a partire da ogni fase in un modo sincronizzato.

Specificazione di AFE49I30YZR

Caratteristiche di AFE49I30YZR

• Acquisizione del segnale di sostegni di fino a 24 fasi
• Un'assegnazione flessibile di 6 LED, palladio 4 in ogni fase di PPG
• Acquisizione sincronizzata del segnale di PPG/ECG con ogni fase configurabile come PPG o ECG ed ai tassi di dati differenti
• PPG/ECG sincronizzato sostiene il tasso di dati di fino a 1 chilociclo
• il modo solo ECG sostiene il tasso di fino a 4 dati di chilociclo
• Catena del segnale di PPG:
• Sistema SNR fino a 108-dB ad un palladio di 16 µA corrente
• A corrente debole per il servizio continuo su un dispositivo portabile con un valore tipico: 15 µA per un LED, µA 20 per il ricevitore
• Trasmettitore di PPG:
• Sostiene la configurazione comune dell'anodo LED
• corrente programmabile di 8 bit LED con gamma regolabile da 25 mA a 250 mA
• Modo per infornare due LED in parallelo con controllo corrente di per-fase indipendente
• Per-fase programmabile di tempo d'inserimento del LED
• Un supporto simultaneo di 6 LED per SpO2, HRM, o la multi-lunghezza d'onda HRM
• Ricevitore di PPG:
• Sostiene 4 input del tempo multiplexati del fotodiodo
• 2 ricevitori paralleli per provare simultaneamente due canali del palladio
• Singola sottrazione di derivazione ambientale DAC ad ogni TIA Input con controllo e la gamma di per-fase di 8 bit regolabili fino a 255-µA
• Il singolo LED ha sfalsato la sottrazione DAC ad ogni input di TIA con controllo di per-fase pungente 5 e
• gamma 15.5-µA
• Vicino al rifiuto ambientale di dB 100 fino a 10 hertz
• Filtro anti-interferenze con la larghezza di banda programmabile
• Guadagno di Transimpedance: kΩ 3,7 - 1 MΩ
• Catena del segnale di ECG
• 1-lead ECG con l'uscita di RLD per polarizzazione
• Guadagno di INA programmabile da 1,6 – 13
• <1>
• Un filtro passa-basso integrato da 450 hertz
• CA, cavo-fuori di CC individuare con l'interruzione corrente e programmabile del Na 3.125-100
• Sostiene l'orologio esterno ed i modi interni dell'oscillatore
• Opzione per acquistare i dati sincronizzati con un orologio principale del sistema
• Annullamento automatico di CC da ambientale, LED
• FIFO con una profondità di 128 campioni
• Interfaccia di I2C
• 2,6-millimetro di × 2,1 millimetro DSBGA, un passo da 0,4 millimetri
• Rifornimenti: Rx: 1,7 V-1.9 V (esclusione di LDO); 1,9 V-3.6 V (LDO ha permesso a), Tx: 3 V-5.5 V, IO: 1.7-3.6 V
• Operazione di sostegni con 2 rifornimenti - 1,8 V, 5 V

Applicazioni di AFE49I30YZR

• ECG su un dispositivo portabile
• PPG sincronizzato, ECG per a pressione sanguigna basata a PPTT
• Monitoraggio cuore ordine ottico (HRM) e variabilità di Heartrate (HRV) per i wearables, hearables
• Misure oximetry di impulso (SpO2)
• Consumo di ossigeno massimo (VO2 massimi)

Disegno schematico semplificato di AFE49I30YZR
