16 14 bit 65-MSPS di ultrasuono AFE AFE58JD28ZAV di Manica o 12 bit 80-MSPS ADC

16 14 bit 65-MSPS di ultrasuono AFE AFE58JD28ZAV di Manica o 12 bit 80-MSPS ADC

Descrizione di prodotto di AFE58JD28ZAV

Il dispositivo di AFE58JD28ZAV è le soluzioni a fine frontale alto-integrate e analogiche (AFE) specificamente progettate per i sistemi di ultrasuono in cui il rendimento elevato, il potere basso e la piccola dimensione sono richiesti.

Attributi di prodotto di AFE58JD28ZAV

Caratteristiche di AFE58JD28ZAV

• 16-Channel AFE per le applicazioni di ultrasuono: Catene ottimizzate del segnale per i modi di CW e di TGC
• Quattro profili programmabili di TGC
• Amplificatore a basso rumore (LNA) con:
• Guadagno programmabile: dB 21 dB, 18 e dB 15
• Ampiezza lineare del segnale in ingresso: 0,37 VPP, 0,5 VPP e 0,71 VPP
• Ad attenuatore controllato a tensione (VCAT): Gamma di attenuazione: 0 dB dB-36
• Amplificatore programmabile di guadagno (PGA): dB 18 dB-27 ai punti del dB 3
• 3rd-Order, Lineare-fase, filtro passa-basso (LPF): Frequenza d'interdizione da 10 megahertz a 30 megahertz
• Modi dell'ADC (In ozio-Manica SNR): 14 bit, modo 65-MSPS: 75-dBFS/12-Bit, modo 80-MSPS: 72-dBFS
• Ottimizzato per rumore e potere: Modo di TGC: 102 mW/Ch a 0,8 nV/√Hz,
• 65-MSPS, 14 bit ha prodotto
• Modo di CW: 63 mW/Ch
• Corrispondenza eccellente di guadagno del Dispositivo--dispositivo: dB ±0.4 (tipico)
• Recupero veloce e coerente di sovraccarico
• Percorso di Wave continuo (CW) con: Rumore avvicinato basso di fase – di 159 dBc/Hz al contrappeso di frequenza 1-kHz fuori dal trasportatore 2.5-MHz
• Risoluzione di fase: λ/16
• Supporti 16x ed orologi di 8x CW
• soppressione 12-dB delle terze e quinte armoniche
• Demodulatore di Digital I/Q: Filtro frazionario da decimazione m. = 1 - 63 con
• Gli incrementi di 0,25
• Riduzione di flusso di dati dopo la decimazione
• Su chip RAM With 32 profili prestabiliti
• LVDS collegano mediante interfaccia all'si accelerano ai GBP 1
• interfaccia di 5-Gbps JESD: Di canali delle sottoclassi 0, 1 di JESD204B e 2/2, 4, o 8 per vicolo di JESD

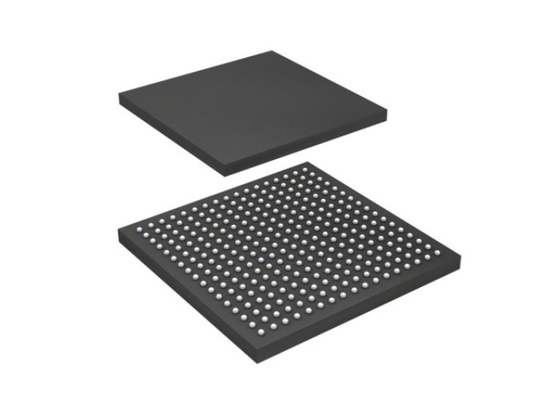

• Piccolo pacchetto: 15 millimetri di × 15 millimetro NFBGA-289

Applicazioni di AFE58JD28ZAV

• Rappresentazione medica di ultrasuono
• Attrezzatura non distruttiva di valutazione
• Attrezzatura di rappresentazione del sonar

Schema a blocchi semplificato di AFE58JD28ZAV
