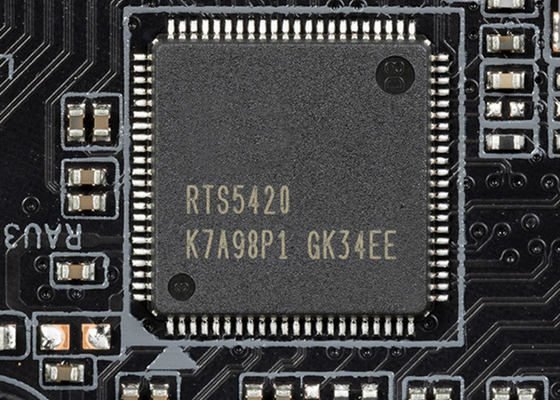

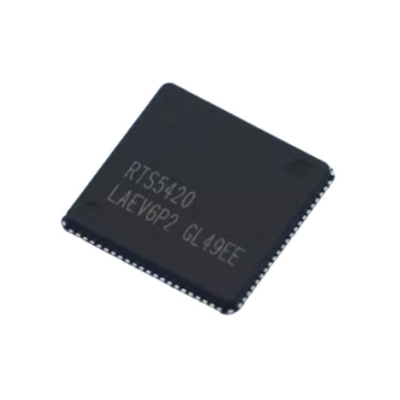

Regolatore QFN-88 del hub del chip RTS5420 USB3.2 Gen2x1 4-Port del circuito integrato

Chip di circuito integrato RTS5420 USB3.2 Gen2x1 Controller Hub a 4 porte QFN-88

DescrizioneRTS5420

RTS5420 è un controller avanzato USB3.2 Gen2x1 Hub che funziona come un 4‐Port USB3.2 Gen2x1 Hub e un 4-Port USB2.0 Hub. Supporta le specifiche USB3.2 Gen2x1 e USB2.0,e supporta completamente l'USB3.2 Gen1 (USB3.0),USB1.1Sulla base dell'architettura MCU, l'RTS5420 può facilmente aggiornare FW per futuri aggiornamenti delle specifiche o fornire una facile personalizzazione delle funzionalità, utilizzando uno strumento ISP.

Con una funzione di caricabatterie intelligente RT, l'RTS5420 supporta le soluzioni di ricarica più popolari e supporta BC1.2Inoltre, le porte del caricabatterie Apple e Samsung sono emulate su ciascuna porta tramite il meccanismo Auto-Detection-Switch RTS5420.

La funzione ACA-Docking definita dalla specifica BC1.2 è supportata anche dalla porta a monte del RTS5420.2 è collegato ad un ACA-Dock, agisce come ospite di varie periferiche USB, come un hub, tastiera, mouse, stampante, ecc., mentre contemporaneamente questo dispositivo riceverà una carica.

La seconda funzione del caricabatterie della porta a monte del RTS5420 è chiamata funzione di rilevamento del caricabatterie.2 dispositivi collegati alla porta a monte, inclusi CDP, DCP e SDP, e caricare il dispositivo collegato nella modalità corretta.

Il costo del BOM è ridotto attraverso una combinazione di fattori: il RTS5420 distribuisce 10 Gbps su ogni porta, è integrato un regolatore LDO e fornisce un'alimentazione stabile di 3,3 V per il RTS5420,e infine un dispositivo Billboard configurabile è integrato quando è applicato Alt-Mode.

CaratteristicheDiRTS5420

• Supporta la specifica USB 1.1, 2.0, 3.0, 3.1, e 3.2

• Simultanea USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB1.1

• Architettura MTT (Multiple Transaction Translator) per USB2.0

• Tutti gli stati di alimentazione L0/L1/L2 per USB2.0USB1.1

• Tutti gli stati di alimentazione U0/U1/U2/U3 per USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Link Delay Measurement) per l'applicazione USB3.2 Gen2x1

• PTM (Precision Time Measurement) per l'applicazione USB3.2 Gen2x1

• Trasferimenti multi-IN per l'applicazione USB3.2 Gen2x1

• Arbitrato round robin ponderato per il controllo della larghezza di banda USB3.2 Gen1/Gen2x1

• NT1 ricaricabile

• USB-IF BC1.2 modalità SDP/CDP/DCP/ACA

• Emulazione delle porte di carica dedicate di Apple e Samsung

• Dispositivo di rilevamento automatico/commutazione tra le diverse modalità del caricabatterie

• Controller SMBUS Slave

• Controller master/slave I2C

• Controller di configurazione GPIO

• Interfaccia SPI per la funzione ISP flash esterna

• Regolatore LDO integrato da 5 a 3,3 V

• eFUSE per la configurazione delle funzioni

• Supporta lo stato di "Delink" per un risparmio energetico estremo

• pacchetto QFN a 88 pin (10 x 10 mm)

ApplicazioniDiRTS5420

• Notebook, PC desktop

• Docks, Dongles

• Dispositivi di controllo

• USB HUB
