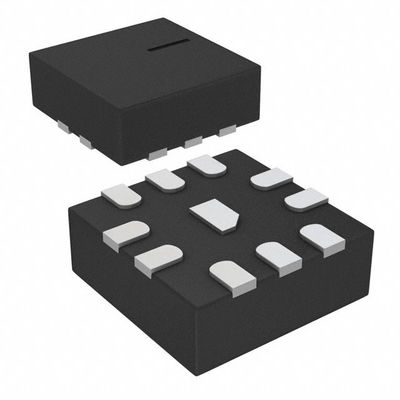

Modulo di comunicazione wireless LTC5562IUC 7GHz Mixer attivo a bassa potenza a banda larga
L'LTC5562IUC è un mixer a bassa potenza versatile ottimizzato per applicazioni che richiedono un'ampia larghezza di banda in ingresso, bassa distorsione e basse perdite di LO. Questo modulo può essere utilizzato per applicazioni di upconverting o downconverting e fornisce un guadagno di conversione nominale di 1dB. L'ingresso differenziale è ottimizzato per l'uso con un balun a linea di trasmissione 1:1, con l'ingresso abbinato a 50Ω a banda larga da 30MHz a 7GHz.
Specifiche
| Parametro |
Valore |
| Gamma di frequenza |
0Hz ~ 7GHz |
| Numero di mixer |
1 |
| Figura di rumore |
14.6dB |
| Corrente di alimentazione |
40mA |
| Tensione di alimentazione |
3.3V |
| Tipo di montaggio |
Montaggio superficiale |
| Pacchetto / Custodia |
10-WFQFN Exposed Pad |
| Pacchetto dispositivo fornitore |
10-QFN (2x2) |
Caratteristiche principali
- Gamma di frequenza a banda larga fino a 7 GHz
- Bassa potenza: da 2,7 V a 3,6 V, alimentazione a 40 mA
- Corrente di alimentazione regolabile fino a 15 mA
- Capacità di up o downconversion
- OIP3: +20dBm a 3,6 GHz in uscita
- Guadagno di conversione: +1dB
- Bassa unità LO: da -4dBm a +2dBm
- Corrispondenza di impedenza LO mantenuta durante lo spegnimento
- Abilita controllo, corrente di spegnimento 10µA
- 2kV ESD (HBM e CDM)
- Funzionamento da -40°C a 105°C
- Piccolo pacchetto QFN a 10 pin da 2 mm * 2 mm
Applicazioni
- Radio portatili
- Strumenti di test portatili
- Infrastruttura wireless
- Apparecchiature di accesso wireless fisso
- Mixer VHF e UHF
- Ripetitori wireless
