MAX17614ATP Chip di circuito integrato Canale N O Selettore della sorgente del controller con protezione da sovratensione da 60 V e limitazione di corrente programmabile da 3 A

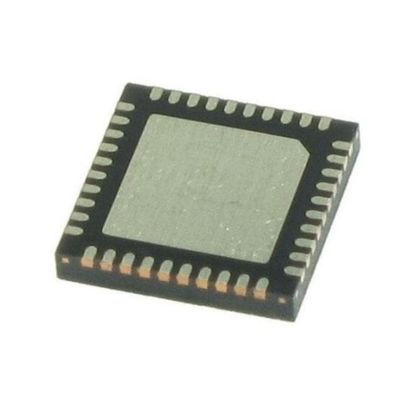

Il MAX17614ATP è un interruttore di selezione di sorgente altamente integrato e un controller di diodo ideale con MOSFET N-channel back-to-back integrati, alloggiati in un pacchetto TQFN compatto da 4 mm × 4 mm.È adatto per applicazioni quali servos articolati in robot umanoidi, scenari di ridondanza di alimentazione multi-alimentazione e di alimentazione distribuita dei sensori.

I FET a doppio canale N integrati consentono una selezione senza soluzione di continuità del cancello OR tra più batterie o fonti di alimentazione, con un blocco di corrente inversa in appena 140 ns.Le perdite di conduzione sono significativamente inferiori a quelle dei diodi standard, che affronta problemi quali il passaggio da batteria primaria a batteria di riserva nei robot, nonché i danni ai servomotori e ai sensori causati da corrente inversa durante i tagli di corrente.Supporta il gating remoto di un singolo alimentatore congiunto tramite il pin principale di controllo EN, facilitando la gestione a livelli dell'energia per l'intero sistema.

resistente a surge di alta tensione fino a +60V e fino a -65V; presenta soglie di sotto tensione e sovretensione programmabili che vanno da 4,5V a 60V,compatibile con batterie di potenza agli ioni di litio di 48 V per robot umanoidi e con molteplici fonti di alimentazione ausiliaria a bassa tensione per sensori; limite di corrente programmabile massimo di 3A (regolabile da 0,15A a 3A), con precisione di limitazione di corrente di ±3,3% su tutta l'intervallo di temperatura,per la copertura dell'intervallo di consumo di potenza dei servo-driver a singola giunzione.

La protezione da sovraccarico supporta tre modalità: riprova automatica, limitazione e blocco della corrente continua, per soddisfare le correnti di sovratensione transitorie incontrate durante la locomozione e la presa del robot;L'esecuzione di un'operazione di arresto termico integrata e di un'uscita di segnale di errore UV/OV/sovracorrente consente all'MCU di rilevare in tempo reale anomalie dell'alimentazione congiunta, segnalandole rapidamente al sistema di controllo del movimento per prevenire la fuga articolare; ampia gamma di temperature di funzionamento da -40°C a +125°C,adatti agli ambienti di generazione di calore a lungo termine di movimento continuo di un robot.

Un singolo chip integra circuiti di commutazione, limitazione della corrente e protezione, riducendo significativamente il numero di componenti periferici.Il piccolo pacchetto consente di risparmiare spazio sui PCB confinati all'interno delle giunzioni del robot, riduce il volume e il peso dei moduli di alimentazione distribuiti e aumenta le possibilità di progettazione leggera dell'intera macchina,che lo rende adatto per architetture di alimentazione distribuita multi-giunto.
