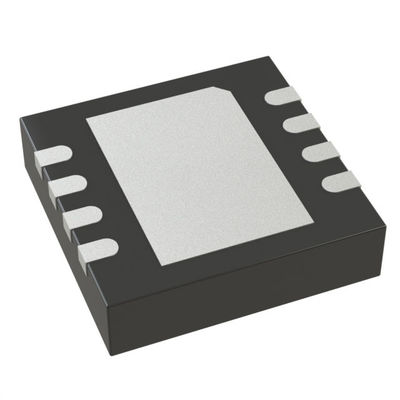

LTC4372CDD Chip IC controller a diodi ideali a bassa corrente di quiescenza con ampio intervallo di tensioni di ingresso e spegnimento inverso rapido

LTC4372CDD è un controller di diodo ideale a bassa corrente quiescente, contenuto in un pacchetto DFN compatto da 3×3 mm, progettato per la distribuzione di potenza ridondante a più batterie,Servo e catene di alimentazione dei sensori nei robot umanoidiSostituendo i diodi di Schottky con N-MOSFET esterni, si riducono significativamente le perdite di conduzione e la generazione di calore.

Con una corrente in sospensione di funzionamento di soli 5 μA e una corrente di spegnimento di 0,5 μA, è ben adatto al movimento intermittente e ai lunghi scenari di standby tipici dei robot,estendere efficacemente la durata complessiva della batteria del sistema.

Supporta un ampio intervallo di tensione di ingresso da 2,5V a 80V, compatibile sia con i sistemi di bus ad alta tensione da 48V che con le sorgenti di alimentazione dei sensori a bassa tensione nei robot.Dispone di una capacità di spegnimento inverso ultra veloce di ≤ 1.5μs, che blocca rapidamente la corrente inversa durante la perdita di potenza della batteria o i servo start/stop per proteggere la batteria, gli IC del driver e i sensori di visione.

Può guidare MOSFET back-to-back per ottenere soppressione delle sovratensioni e commutazione del carico.è resistente ai guasti dell'alimentazione causati da connessioni e vibrazioni dei cavi del robot invertitiLa sua struttura ultracompatta consente di risparmiare spazio sulla scheda di distribuzione di potenza del robot.

• Riduce la dispersione di energia sostituendo un diodo Schottky di potenza
• Corrente quiescente bassa: 5μA di funzionamento
• Ampia gamma di tensione di funzionamento: da 2,5V a 80V
• Protezione dell'alimentazione inversa a -28V
• Non sono richieste pinze di ingresso TVS
• Azionamento MOSFET a canale N esterno a lato alto
• Guida i MOSFET back-to-back per il controllo dell'ingresso e lo scambio di carico
• Input di spegnimento per il comando ON/OFF
• Disattivazione rapida della corrente inversa entro 1,5 μs
• 8 lead MSOP e pacchetti DFN da 3 mm × 3 mm

• Protezione delle batterie automobilistiche
• Forniture di alimentazione ridondanti
• Strumentazione portatile
• Sistemi a energia solare
• Applicazioni di raccolta dell'energia
• Ristagno dell'offerta
• Robot umanoidi
