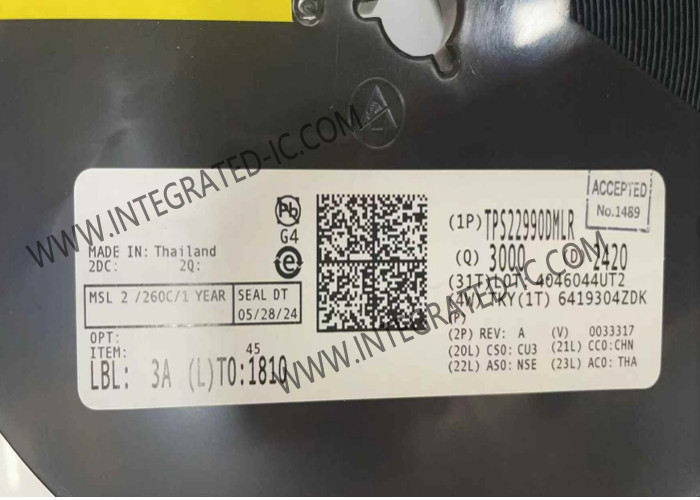

TPS22990DMLR chip di circuito integrato 3.9mΩ On-resistance Load Switch IC WSON-10

TPS22990DMLR chip di circuito integrato 3.9mΩ On-resistance Load Switch IC WSON-10

Descrizione del prodotto TPS22990DMLR

Il TPS22990DMLR è un interruttore di carico a singolo canale da 3,9 mΩ con accensione controllata e regolabile e indicatore PG integrato.

Il TPS22990DMLR contiene un MOSFET a canale N in grado di operare su un intervallo di tensione di ingresso da 0,6 V a 5,5 V e può supportare una corrente continua massima di 10 A.L'ampia gamma di tensione di ingresso e l'elevata capacità di corrente consentono di utilizzare i dispositivi in più progetti e apparecchiature finaliLa resistenza di accensione di 3,9 mΩ riduce al minimo la caduta di tensione attraverso l'interruttore di carico e la perdita di potenza dall'interruttore di carico.

Specifica della TPS22990DMLR

Caratteristiche del TPS22990DMLR

Interruttore di carico monocanale integrato
Intervallo di tensione VBIAS: da 2,5 a 5,5 V
Intervallo di tensione VIN: da 0,6V a VBIAS
Sulla resistenza
- RON = 3,9mΩ (tipico) a VIN = 5V (VBIAS = 5V)
- RON = 3,9mΩ (tipico) a VIN = 3,3V (VBIAS = 3,3V)
10A Corrente massima continua di interruttore
Corrente quiescente: IQ,VBIAS = 63μA a VBIAS = 5V
Corrente di spegnimento
- ISD,VBIAS = 5,5μA a VBIAS = 5V
- ISD,VIN = 4nA a VBIAS = 5V, VIN = 5V
Velocità di svolta controllata e regolabile attraverso CT
Indicatore di buona potenza (PG)
Discarico rapido di uscita (QOD)
3 mm × 2 mm SON Pacchetto a 10 pin con pad termico
Performance ESD testata secondo JESD 22
- 2kV HBM e 1kV CDM

Applicazioni del TPS22990DMLR

Notebook, Chromebook e tablet
PC desktop e PC industriali
Dischi a stato solido (SSD)
Servitori
Sistemi di telecomunicazione

Resistenza di accensione vs. tensione di ingresso di TPS22990DMLR
