Descrizione del prodotto TLE8209-2E

TLE8209-2E è un ponte H programmabile SPI, progettato per il controllo dei motori a corrente continua in applicazioni automobilistiche critiche per la sicurezza.due impostazioni selezionabili del tasso di uccisione e una diagnosi approfondita tramite SPI.
TLE8209-2E monitora la tensione di alimentazione digitale VDD e spegne le fasi di uscita in caso di sovra- o sotto-tensione VDD;fornendo così un percorso di spegnimento sicuro in caso di malfunzionamento del circuito di controllo digitalePer ridurre la dissipazione di potenza in condizioni termiche estreme, la soglia di limitazione della corrente è ridotta linearmente per le temperature di giunzione superiori a 165°C. Un bit di avviso termico è impostato nel SPI.I due ponti a metà possono anche essere utilizzati in modo indipendente per guidare due carichi separati come solenoidi o motori unidirezionali a corrente continua.

Specifica del TLE8209-2E

Caratteristiche del TLE8209-2E

Limitazione di corrente programmabile da 1,5 a 8,6 A tip.
RDSon a percorso completo di 240 mΩ (tipicamente a Tj=25°C)
Tensione di alimentazione della batteria di funzionamento da 4,5 V a 28 V
Tensione di alimentazione logica di funzionamento da 4,4 a 5,25 V
Corrente in standby bassa (8 μA tip.)
Input logici compatibili con TTL/CMOS
Tutti i pin di I/O resistenti alla sovratensione fino a 18 V
Abilitare e disabilitare l'input
Protezione da cortocircuito e sovratemperatura
VS spegnimento a bassa tensione
Monitoraggio del VDD sopra e sotto tensione
Detezione di carico aperto in condizione di spegnimento
Riduzione della corrente dipendente dalla temperatura
Ampie capacità di diagnosi tramite l'interfaccia SPI
Indicatore di stato per la diagnosi di base senza SPI
Configurabile come ponte H o due semiponte indipendenti
Controllo delle fasi di alimentazione mediante ingressi paralleli o tramite SPI
Frequenza di commutazione di uscita fino a 11 kHz
Slewrate programmabile tramite SPI
Performance EMC eccellenti

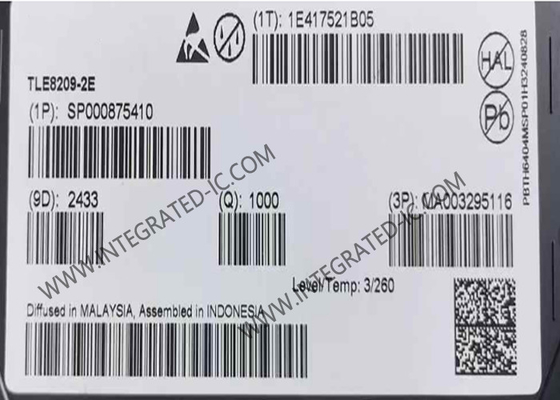

Foto di pacchetto di TLE8209-2E (PG-DSO-20-71)
