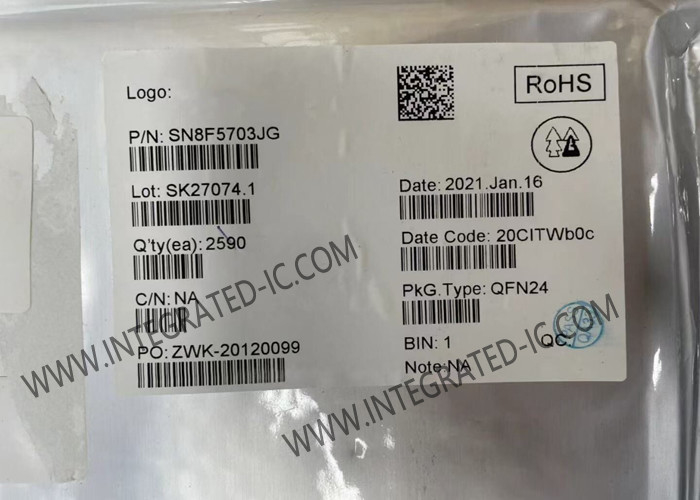

SN8F5703JG Microcontrollore MCU 8MHz 8051 basato su microcontrollore IC QFN-24

SN8F5703JG Microcontrollore MCU 8MHz 8051 basato su microcontrollore IC QFN-24

Descrizione del prodotto SN8F5703JG

SN8F5703JG è 8MHz, ampliato 8051 microcontrollore IC, pacchetto è QFN-24.

Caratteristiche di SN8F5703JG

Microcontrollore 8051 migliorato con tempo ridotto di ciclo di istruzioni (fino a 12 volte 80C51)
- Frequenza flessibile della CPU fino a 8 MHz
- Generatore di orologio interno da 32 MHz (IHRC), cristallo da 1 MHz a 16 MHz e selezioni di sorgenti di orologio sincrono esterne
- Orologio in tempo reale con cristallo a 32,768 kHz
Memoria flash non volatile (IROM) da 8KB con supporto per programmi in-system
256 byte di RAM interna (IRAM)
256 byte di RAM esterna (XRAM)
15 sorgenti di interruzione con controllo dei livelli di priorità e vettori di interruzione unici
- 13 interruzioni interne
- 2 interruzioni esterne: INT0, INT1
- 1 serie di DPTR
- 2 set di timer a 8/16 bit con 4 modalità di funzionamento
- 1 set di timer a 16 bit con 4 uscite di confronto (PWM) e canali di cattura
1 set di generatori PWM a 16 bit:
- ogni generatore PWM ha 6 canali di uscita con inverter e controllo a banda morta
ADC SAR a 12 bit con 11 canali esterni e 2 interni e 4 tensioni di riferimento interne
Interfaccia SPI, UART, I2C con supporto SMBus
Supporto di debug sul chip:
- Interfaccia di debug a filo singolo
- 3 punti di rottura hardware
- Punti di interruzione software illimitati
- Sicurezza/protezione dei dati ROM
Controllo e ripristino esterno programmabile
1.8V rilevatori di bassa tensione
Ampia gamma di tensione di alimentazione (1,8 V ∼5,5 V) e temperatura (da -40 °C a 85 °C)

Applicazioni di SN8F5703JG

Motore a corrente continua senza spazzole
Automazione domestica
Famiglia

Assegnazioni di pin di SN8F5703JG
