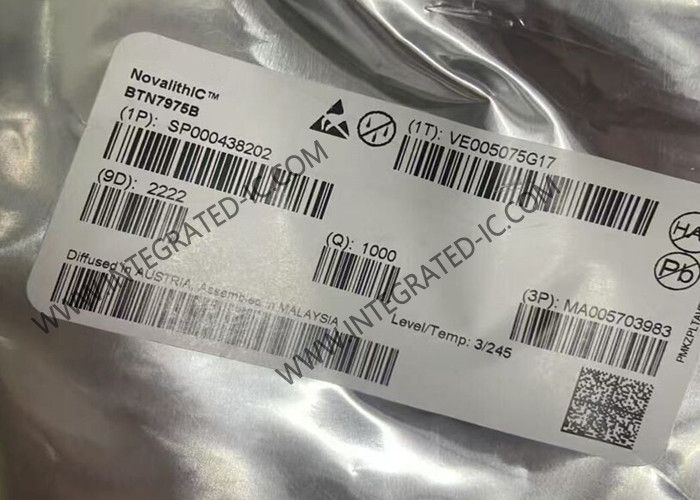

BTN7975B Chip di circuito integrato

BTN7975B Chip di circuito integrato

Descrizione del prodotto BTN7975B
BTN7975B è un mezzo ponte integrato ad alta corrente per applicazioni a motore.Fa parte della famiglia NovalithICTM che contiene un MOSFET alto canale p e un MOSFET basso canale n con un driver IC integrato in un unico pacchetto. Grazie all'interruttore di alto canale p la necessità di una pompa di carica viene eliminata riducendo al minimo l'EMI.L'interfaccia a un microcontrollore è resa facile dall'IC del driver integrato che dispone di ingressi a livello logico, diagnosi con segnale di stato, regolazione della velocità di eliminazione, generazione di tempi morti e protezione contro sovratemperatura, sovratensione, sotto tensione, sovratendenza e cortocircuito.

BTN7975B fornisce una soluzione ottimizzata in termini di costi per i motori PWM protetti ad alta corrente con un consumo di spazio molto basso.

Caratteristica del BTN7975B
Resistenza al percorso massima.30.5 m92 @ 150.C (tipicamente 16 mQ @ 25 °C)
Lato alto: massimo 12,8 mQ @ 150 °C (tipicamente 7 mQ @ 25 °C)
Lato basso: massimo.17.7mQ@150°C (tipicamente.9mQ@25°C)
Basse correnti di riposo di tipo 7 puA @ 25 °C
Capacità PWM fino a 25 kHz in combinazione con freewheeling attivo
Limitazione della corrente in modalità di commutazione per una riduzione della dissipazione di potenza in sovracorrente
Livello di limitazione della corrente di 50 A min. I 70 A tip. (lato inferiore)
Diagnosi della bandiera di stato
Supertemperature di chiusura con comportamento di chiusura
Blocco di sovratensione
Disattivato sotto tensione
Circuito del driver con ingressi a livello logico
Tassi di riduzione regolabili per l'IME ottimizzato
Funzionamento fino a 28 V
Prodotto verde (conforme alla RoHS)
AEC Qualified
