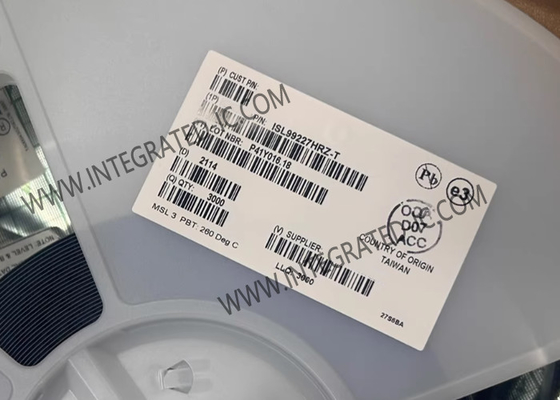

ISL99227HRZ chip di circuito integrato modulo di fase di alimentazione intelligente con monitor di corrente e temperatura ad alta precisione integrati

ISL99227HRZ chip di circuito integrato modulo di fase di alimentazione intelligente con monitor di corrente e temperatura ad alta precisione integrati

Descrizione del prodotto ISL99227HRZ
Le ISL99227HRZ hanno integrato monitor di corrente e temperatura ad alta precisione che possono essere alimentati al regolatore e al raddoppiatore per completare un sistema DC/DC multifase.Semplificano la progettazione e aumentano le prestazioni eliminando la rete di rilevamento DCR e la relativa compensazione termica. L'efficienza di carico leggero è supportata tramite un pin di controllo LFET dedicato. Un pacchetto PQFN 5x5 termicamente migliorato leader del settore consente un'immobilizzazione complessiva minima del PCB.Compatibile a 3VInput PWM tri-state compatibile a 5,0 V che, lavorando insieme a controllori PWM multifase, forniscono una soluzione robusta in caso di condizioni di funzionamento anormali.L'ISL99227HRZ migliora anche le prestazioni e l'affidabilità del sistema con la protezione integrata da guasti di UVLO, eccessiva temperatura e eccessiva corrente.Un pin di segnalazione dei guasti a scarico aperto semplifica la stretta di mano tra SPS e controllori e può essere utilizzato per disattivare il controllore durante le condizioni di avvio e guasto.

Specifiche dell'ISL99227HRZ

Caratteristiche dell'ISL99227HRZ
Intervallo di ingresso: da +4,5V a +18V
Supporta corrente continua di 60A
ISL99227 con ingresso PWM a tre stati compatibile a 3,3 V
ISL99227B con ingresso PWM a tre stati compatibile a 5,0V
Sensore di corrente in pendenza
Monitor di corrente (IMON) con un'accuratezza del ±3% con input REFIN
Monitor di temperatura 8mV/°C con bandiera OT
Input di controllo FET dedicato a basso livello
Protezione completa contro i guasti per garantire un'elevata affidabilità del sistema
Protezione contro cortocircuiti e sovraccorrenti FET lato alto
Protezione da sovratemperature
L'interruzione della tensione di sottocorrente (UVLO)
Fatto di segnalazione di guasti a scarico aperto
Fino a 2 MHz di frequenza di commutazione
RoHS conforme all'esenzione 7a, 32 Ld 5x5 PQFN

Applicazioni dell'ISL99227HRZ
VRM e VRD ad alta frequenza e ad alta efficienza
Controllatori di memoria, grafici e di core per microprocessori
VR ad alta densità per server, reti e cloud computing
Convertitori e console per videogiochi

Altri componenti elettronici in magazzino
