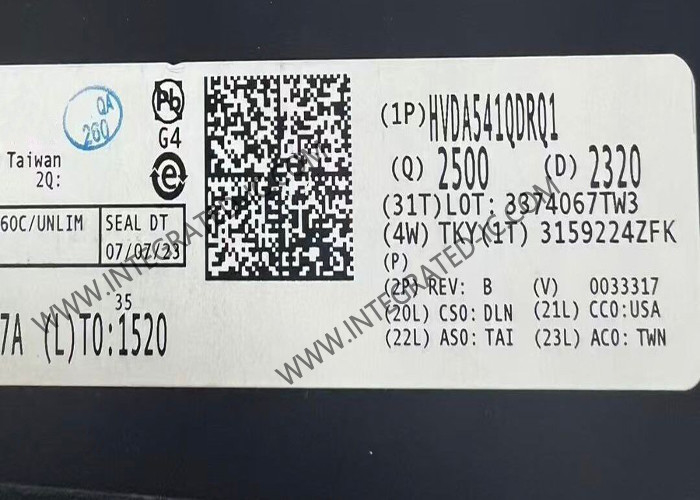

HVDA541QDRQ1 Chip di circuito integrato Catalogo automobilistico 5V CAN Transceiver SOIC-8

HVDA541QDRQ1 Chip di circuito integrato Catalogo automobilistico 5V CAN Transceiver SOIC-8

Descrizione del prodotto HVDA541QDRQ1
HVDA541QDRQ1 is designed and qualified for use in automotive applications and meets or exceeds the specifications of the ISO 11898 High Speed CAN (Controller Area Network) Physical Layer standard (transceiver).

Le specifiche di HVDA541QDRQ1

Caratteristiche di HVDA541QDRQ1
Qualificato per applicazioni automobilistiche
AEC-Q100 Qualificato con i seguenti risultati:
Temperatura del dispositivo Grado 1: da 40°C a 125°C
Dispositivo HBM livello di classificazione ESD 3A
Classificazione CDM ESD dei dispositivi Livello C6
Dispositivo MM livello di classificazione ESD M4
Risponde o supera i requisiti di ISO 11898-2 e ISO 11898-5
Conformità GIFT/TIC
Protezione ESD fino a ±12 kV (modello corpo-uomo) su pin di bus
Adattamento del livello di tensione di ingresso/uscita
SN65HVDA54x: Intervallo di tensione di I/O (VIO) adattabile da 3 V a 5,33 V
SN65HVDA54x-5: versione del dispositivo VCC a 5 V
Modalità di funzionamento:
Modalità normale: tutti i dispositivi
Modalità di attesa a bassa potenza (non è richiesto il VCC, è necessaria solo l'alimentazione VIO per risparmiare energia del sistema)
SN65HVDA540: Non svegliarsi
SN65HVDA541: Richiesta di sveglia RXD
Modalità silenziosa (solo ricezione): HVDA542
Elevata conformità elettromagnetica (EMC)
Protezione
Protezione da sottovoltaggio su VIO e VCC
Protezione contro i guasti di bus da 27 V a 40 V
TXD Stato dominante Time out
RXD Richiesta di sveglio blocco sul bus CAN bloccato difetto dominante (HVDA541)
Protezione da spegnimento termico
I/O del bus senza guasti di accensione/abbassamento
Alta impedenza di ingresso del bus quando non è alimentato (senza carico del bus)

Applicazioni di HVDA541QDRQ1
SAE J2284 CAN ad alta velocità per applicazioni automobilistiche
Interfaccia standard del bus dati SAE J1939
GMW3122 CAN a doppio filo strato fisico
ISO 11783 Interfaccia standard del bus dati
Interfaccia del bus dati standard NMEA 2000

Altri componenti elettronici in magazzino

Domande frequenti
D. I vostri prodotti sono originali?
A: Sì, tutti i prodotti sono originali, nuova importazione originale è il nostro scopo.
D: Quali certificati ha?
R: Siamo una società certificata ISO 9001:2015 e membro di ERAI.
D: Puoi supportare ordini o campioni in piccole quantità?Il campione è gratuito?
A: Sì, sosteniamo l'ordine di campione e piccolo ordine. Il costo del campione è diverso a seconda del tuo ordine o progetto.
D: Come spedisco il mio ordine?
R: Usiamo l'espresso per spedire, come DHL,Fedex,UPS,TNT,EMS. Possiamo anche usare il vostro spedizioniere suggerito.I prodotti saranno in buona confezione e garantire la sicurezza e siamo responsabili per i danni prodotti al vostro ordine.
D: Che mi dici del tempo di consegna?
R: Possiamo spedire le parti in magazzino entro 5 giorni lavorativi. Se senza magazzino, confermeremo il tempo di consegna in base alla quantità dell'ordine.
