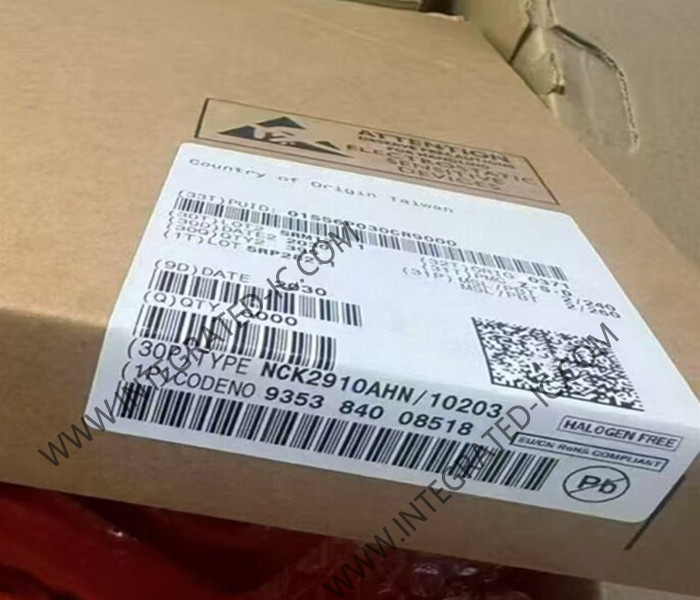

NCK2910AHN Modulo di comunicazione wireless Ricevitore RF con interfaccia SPI HVQFN48

NCK2910AHN Modulo di comunicazione wireless Ricevitore RF con interfaccia SPI HVQFN48

Descrizione del prodotto NCK2910AHN

NCK2910AHN è un ricevitore e trasmettitore RF con stack di firmware pronto all'uso.

Specifica del NCK2910AHN

CH BW: 31 ch. impostazioni di BW del filtro (11,25... 360 kHz)

gamma di frequenze RF: da 310 MHz a 915 MHz (bande ISM)
Blocco:
- FSK, 45 kHz BW, +/-2 MHz 70 dB
- FSK, 45 kHz BW, +/-10 MHz 83 dB
Seletività FSK, 200 kHz BW, +/-250 kHz 57 dB
Input RF massimo: 20dBm (senza danni) / 5dBm (funzionale)
Velocità di trasmissione massima: 215 kbit/s (ASK / FSK) NRZ
Corrente di alimentazione: singolo ingresso RF 10,9 mA
Temperatura: da -40°C a +125°C
ESD: 2 kV
Figura del rumore del sistema @434MHz: 5dB (sistema)
Rifiuto dell'immagine: 60dB
L'intervallo dinamico RSSI @45kHz BW: 114dB

Caratteristiche del NCK2910AHN

Analoghi
• Disponibili due ingressi RF singoli
• Gli attenuatori possono ridurre il segnale RF prima della LNA
• LNA ha un guadagno fisso e NF ~ 3 (ricevente NF ~ 5dB)
• Gli attenuatori dopo LNA possono ridurre il segnale prima del mixer/ADC
• miscelatore IQ utilizzato per generare dati in banda base (IF) per I & Q
• Gli amplificatori IF amplificano i segnali e li trasmettono all'ADC
• ADC (70dB SNR) converte in digitale
• Ulteriore miscelazione e filtraggio e recupero del segnale in digitale
Digitale
• Larghezza di banda IF utilizzabile da -385 kHz a -25 kHz e da 25 kHz a 385 kHz
• Compensazione per gli squilibri di QI
• indennizzo AGC
• Filtro di canale configurabile (11,25 kHz a 360 kHz)
• RSSI e rilevatore/misurazione di frequenza offset
• demodulazione ASK, FSK
• Manchester e NRZ con tolleranza di velocità fino a +/-12%
• Monitor dei segnali (controlli delle proprietà del segnale)
• Unità di elaborazione dati con interfaccia DMA
• AFC digitale per massimizzare la sensibilità per applicazioni con grandi spostamenti di frequenza (ad esempio TPMS)
