ACPL-352J-500E circuito integrato chip gate drive optocoupler 5A optocoupler di uscita logica

ACPL-352J-500E circuito integrato chip gate drive optocoupler 5A optocoupler di uscita logica

Descrizione del prodotto ACPL-352J-500E

ACPL-352J-500E è un dispositivo di optoaccoppiamento a portata 5A con una diagnostica, protezione e segnalazione dei guasti integrata IGBT e MOSFET a prova di guasto.L'ACPL-352J-500E presenta un'immunità transitoria in modalità comune (CMTI) superiore a 100 kV/μs e fornisce un ritardo di propagazione minimo con un'eccellente inclinazione temporaleL'elevata corrente di uscita di picco e l'ampia gamma di tensione di funzionamento eliminano la necessità di un circuito tampone di uscita.consentire ai progettisti di implementare soluzioni di gate driver convenienti per motori e inverter di potenza.

Specifica dell'ACPL-352J-500E

Caratteristiche dell'ACPL-352J-500E

5.0 Corrente di uscita massima massima
4.5 Corrente di uscita massima minima
Ritardo massimo di propagazione di 150 ns
Azionamento a doppia uscita per controllare il tempo di accensione e spegnimento
rilevamento di corrente superiore con spegnimento "soft" configurabile
Relazione sulla sicurezza funzionale
- Sulla reazione corrente di FAULT
- Feedback sullo stato di IGBT/MOSFET GATE
- Feedback sullo stato dell' UVLO
Il sistema di blocco sotto tensione (UVLO) con isteresi
100 kV/μs Rifiuto minimo comune (CMR) a VCM = 1500 V
Ampia gamma di funzionamento VDD2 da 15 a 30 V
¥40 °C a 105 °C
8.3 mm di scorrevolezza e spazio libero

Applicazioni di ACPL-352J-500E

IGBT e motore di porta MOSFET SiC/GaN
Motori e inverter industriali
Invertitori di energia rinnovabile
Fornitori di alimentazione di commutazione

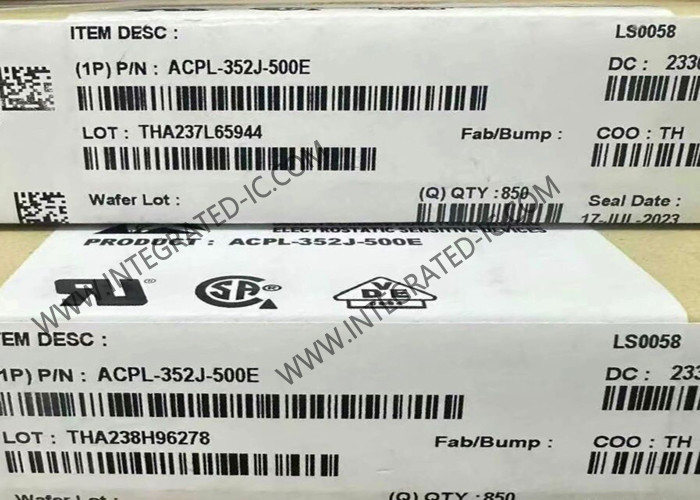

Foto del pacchetto ACPL-352J-500E
