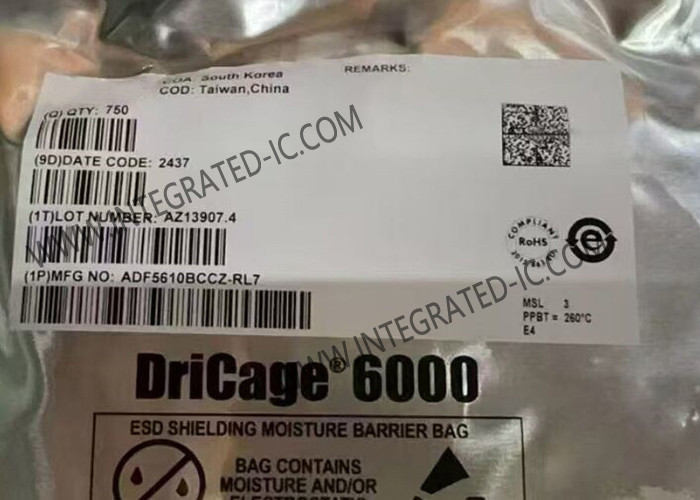

ADF5610BCCZ Modulo di comunicazione wireless 57MHz Wideband RF Synthesizer LGA48

ADF5610BCCZ Modulo di comunicazione wireless 57MHz Wideband RF Synthesizer LGA48

Descrizione del prodotto ADF5610BCCZ

ADF5610BCCZ è un sintetizzatore a banda larga a microonde con VCO integrato.Permette l'implementazione di sintetizzatori di frequenza a ciclo bloccato in fase (PLL) frazionario-N o intero-N quando utilizzati con un filtro a ciclo esterno e una fonte di riferimento esternaIl design dell'oscillatore a tensione controllata a microonde a banda larga (VCO) consente un funzionamento a frequenza da 7300 MHz a 14600 MHz con un'unica uscita radio (RF).Una serie di divisori di frequenza con uscita di frequenza differenziale consente di operare da 57 MHz a 14600 MHz.

Specifica dell'ADF5610BCCZ

Caratteristiche dell'ADF5610BCCZ

gamma di frequenze di uscita RF: da 57 MHz a 14,600 MHz
RFOUT: da 7300 MHz a 14,600 MHz
PDIV/NDIV: da 57 MHz a 14,600 MHz
Modi di sintetizzatore frazionario-N e sintetizzatore integrale-N
Modulo frazionario a 24 bit
Modalità di frequenza esatta per errore di frequenza a 0 Hz
Tipico PFD falso: <−105 dBc
Jitter rms integrato: < 40 fs
FOM di livello di rumore di fase interna di banda normalizzata
Modalità di corrente elevata: −232 dBc/Hz (numero intero) e −229 dBc/Hz (frazionario)
Modalità normale: −229 dBc/Hz (numero intero) e −226 dBc/Hz (frazionario)
Mantenere il blocco di frequenza da -40°C a +85°C (blocco e uscita)
VCO di rumore a bassa fase
−115 dBc/Hz tipici a 100 kHz (7,3 GHz)
−114 dBc/Hz tipici a 100 kHz (10 GHz)
−109 dBc/Hz tipici a 100 kHz (14,6 GHz)
Potenza RFOUT: 5 dBm
Divisione programmabile per 1, 2, 4, 8, 16, 32, 64 o 128 uscita
Livello di potenza di uscita programmabile
Dissipazione di potenza tipica: 815 mW
Dissipazione di bassa corrente e di potenza programmabile: < 700 mW
Salto di frequenza rapido (autocalibrazione abilitata): < 40 μs
48 terminali, 7 mm × 7 mm LGA: 49 mm2

Applicazioni dell'ADF5610BCCZ
Militare e difesa
Attrezzature di prova
Generazione di orologi
Infrastrutture wireless
Terminale satellitare e terminale ad apertura molto piccola (VSAT)
Radio a microonde
