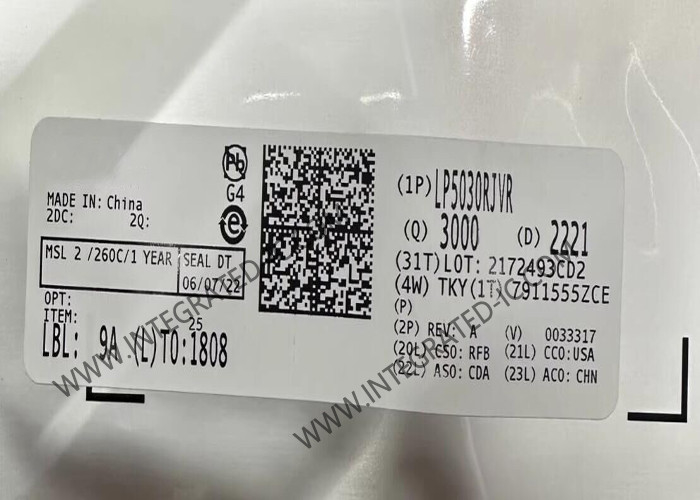

LP5030RJVR chip di circuito integrato 35mA corrente RGB LED driver VQFN64 circuito chip

LP5030RJVR chip di circuito integrato 35mA corrente RGB LED driver VQFN64 circuito chip

Descrizione del prodotto LP5030RJVR

LP5030RJVR è un driver LED a sincronizzazione di corrente costante a 30 canali.nonché miscelazione dei colori indipendente dal canale/modulo e controllo dell'intensità, precedentemente chiamati registri di controllo della luminosità per consentire effetti LED vividi con rumore acustico zero.

L'LP5030RJVR controlla ogni uscita di LED con una risoluzione PWM di 12 bit a frequenza di commutazione di 29 kHz. Questo controllo aiuta a ottenere un'intensità che diminuisce senza intoppi e ferma il rumore udibile.

Specifica del LP5030RJVR

Caratteristiche dell'LP5030RJVR

Intervallo di tensione di funzionamento:
¢ Intervallo VCC: da 2,7 V a 5,5 V
Pini EN, SDA e SCL compatibili con linee elettriche da 1,8 V, 3,3 V e 5 V
¢ tensione massima di uscita: 6 V
36 Lavabo ad alta precisione a corrente costante
¢ 25,5 mA massimo per canale quando il VCC è a pieno raggio
¥ 35 mA massimo per canale quando VCC ≥ 3,3 V
¢ Errore dispositivo-dispositivo ±5%; errore canale-canale ±5%
Corrente quiescente ultrabassa:
¢ modalità di spegnimento: 1 μA (massimo) quando EN è basso
¢ modalità di risparmio energetico: 12 μA (massimo) quando EN è elevata e tutti i LED spenti per > 30 ms
Generatore PWM integrato a 12 bit a 29 kHz per ogni canale:
Registro indipendente di miscelazione dei colori per canale
Registro indipendente di controllo della luminosità per modulo LED RGB
Controllo della luminosità a scala logaritmica o lineare opzionale
¢ Sistema integrato di PWM a tre fasi
3 banche programmabili (R, G, B) per un facile controllo software di ogni colore
2 pin di indirizzo hardware esterno consentono la connessione fino a 4 dispositivi
L' indirizzo di broadcast slave consente di configurare più dispositivi contemporaneamente
Auto-incremento consente di scrivere o leggere registri consecutivi all'interno di una trasmissione
Fino a 400 kHz velocità I2C in modalità rapida

Applicazioni del LP5030RJVR

Illuminazione a LED, luci indicatrici e luci divertenti per:
Smart Speaker
Apparecchi domestici intelligenti
Video campanello
Serratura elettrica intelligente
Detettore di fumo
Set-Top Box
Router intelligente
Dispositivi portatili
