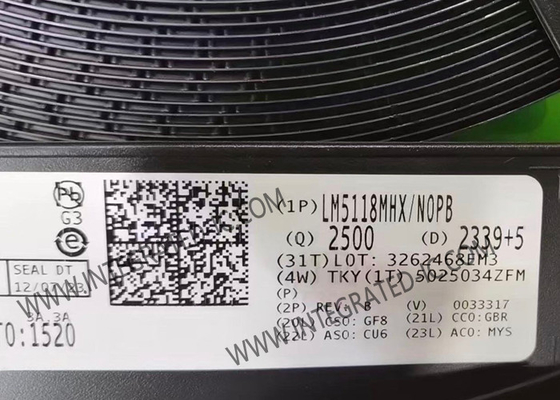

LM5118MHX circuito integrato chip controller Buck-Boost a larga portata di tensione

Chip a circuito integrato LM5118MHX Controller buck-boost ad ampia gamma di tensione

Descrizione del prodotto di LM5118MHX
Il controller del regolatore switching buck-boost a vasta gamma di tensione LM5118MHX presenta tutte le funzioni necessarie per implementare un regolatore buck-boost ad alte prestazioni ed economicamente efficiente utilizzando un numero minimo di componenti esterni. La topologia buck-boost mantiene la regolazione della tensione di uscita quando la tensione di ingresso è inferiore o superiore alla tensione di uscita, rendendola particolarmente adatta per le applicazioni automobilistiche. L'LM5118MHX funziona come un regolatore buck mentre la tensione di ingresso è sufficientemente superiore alla tensione di uscita regolata e passa gradualmente alla modalità buck-boost quando la tensione di ingresso si avvicina all'uscita. Questo approccio a doppia modalità mantiene la regolazione su un'ampia gamma di tensioni di ingresso con un'efficienza di conversione ottimale in modalità buck e un'uscita priva di glitch durante le transizioni di modalità. Questo controller facile da usare include i driver per il MOSFET buck high-side e il MOSFET boost low-side. Il metodo di controllo dei regolatori si basa sul controllo della modalità corrente utilizzando una rampa di corrente emulata. Il controllo della modalità corrente emulata riduce la sensibilità al rumore del circuito di modulazione della larghezza di impulso, consentendo un controllo affidabile dei cicli di lavoro molto piccoli necessari nelle applicazioni ad alta tensione di ingresso. Ulteriori funzioni di protezione includono il limite di corrente, lo spegnimento termico e un ingresso di abilitazione. Il dispositivo è disponibile in un package HTSSOP a 20 pin potenziato, con un pad di attacco del die esposto per favorire la dissipazione termica.

Specifiche di LM5118MHX

Caratteristiche di LM5118MHX
Ampia gamma di tensione di ingresso da 3 V a 75 V
Controllo della modalità corrente di picco emulata
Transizione fluida tra le modalità step-down e step-up
Frequenza di commutazione programmabile fino a 500 KHz
Capacità di sincronizzazione dell'oscillatore
Regolatore di polarizzazione ad alta tensione interno
Driver gate high-side e low-side integrati
Tempo di soft-start programmabile
Corrente di spegnimento ultra-bassa
Amplificatore di errore a banda larga di ingresso di abilitazione
Precisione di riferimento del feedback dell'1,5%
Spegnimento termico
Package: HTSSOP a 20 pin (pad esposto)

Applicazione di LM5118MHX
Alimentatori buck-boost industriali
