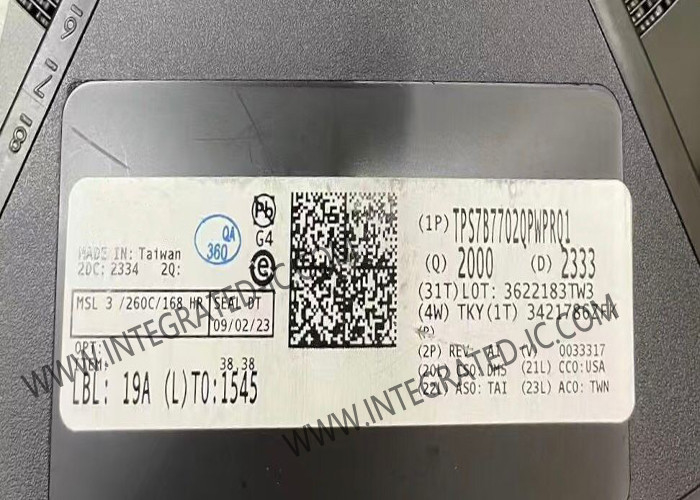

TPS7B7702QPWPRQ1 chip di circuito integrato automotive antenna a doppio canale LDO con sensore di corrente

Chip a circuito integrato TPS7B7702QPWPRQ1 Automotive Dual-Channel Antenna LDO con rilevamento di corrente

Descrizione del prodotto di TPS7B7702QPWPRQ1
I dispositivi TPS7B7702QPWPRQ1 sono dotati di un regolatore a bassa caduta di tensione (LDO) singolo e doppio, ad alta tensione, con rilevamento di corrente, progettato per funzionare con un ampio intervallo di tensione di ingresso da 4,5 V a 40 V (protezione da scarica di carico a 45 V). Questi dispositivi forniscono alimentazione agli amplificatori a basso rumore dell'antenna attiva tramite un cavo coassiale con 300 mA per canale di corrente. Ogni canale fornisce anche una tensione di uscita regolabile da 1,5 V a 20 V.

Specifiche di TPS7B7702QPWPRQ1

Caratteristiche di TPS7B7702QPWPRQ1
Qualificato per applicazioni automobilistiche
Qualificato AEC-Q100 con i seguenti risultati:
Grado di temperatura del dispositivo 1: da –40°C a 125°C intervallo di temperatura ambiente operativa
Classificazione ESD HBM del dispositivo 2
Classificazione ESD CDM del dispositivo C4B
LDO a canale singolo e doppio con rilevamento di corrente e limite di corrente regolabile
Ampio intervallo di tensione di ingresso da 4,5 V a 40 V, scarica di carico a 45 V
Modalità interruttore di alimentazione quando si collega FB a GND
Tensione di uscita regolabile da 1,5 V a 20 V
Corrente di uscita fino a 300 mA per canale
Limite di corrente regolabile con resistore esterno
Rilevamento di corrente ad alta precisione per rilevare la condizione di antenna aperta a bassa corrente senza ulteriore calibrazione
Elevato rapporto di reiezione dell'alimentazione: tipico 73 dB a 100 Hz
Protezione integrata contro l'inversione di polarità, fino a –40 V e nessuna necessità di diodo esterno
Tensione di dropout massima di 500 mV con carico di 100 mA
Stabile con condensatore di uscita nell'intervallo da 2,2 µF a 100 µF (ESR da 1 mΩ a 5 Ω)
Protezione e diagnostica integrate
Arresto termico
Blocco di sottotensione (UVLO)
Protezione da cortocircuito
Protezione da inversione di polarità della batteria
Protezione da corrente inversa
Protezione da cortocircuito in uscita verso la batteria
Blocco del carico induttivo in uscita
Rilevamento di corrente multiplexing tra canali e dispositivi
Capacità di distinguere tutti i guasti con il rilevamento di corrente
Pacchetto HTSSOP PowerPAD™ a 16 pin

Applicazioni di TPS7B7702QPWPRQ1
Alimentatori per antenna attiva per infotainment
Alimentatori per telecamere surround-view
Interruttore di alimentazione high-side per applicazioni a bassa corrente

Altri tipi di prodotti di alimentazione
