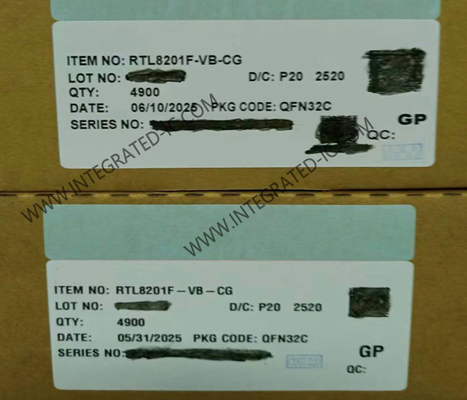

RTL8201F-VB-CG Ethernet IC Single-Chip Single-Port 10/100Mbps Ethernet PHY Ceiver con Mdix automatico

RTL8201F-VB-CG Ethernet IC Single-Chip Single-Port 10/100Mbps Ethernet PHY Ceiver con Mdix automatico

Descrizione del prodotto RTL8201F-VB-CG
RTL8201F-VB-CG è un ricevitore PHY Ethernet a singolo chip/single-port 10/100Mbps che supporta:
MII (interfaccia indipendente dai media)
RMII (Reduced Media Independent Interface)

RTL8201F-VB-CG implementa tutte le funzioni del livello fisico Ethernet 10/100M, inclusi il sotto livello di codifica fisica (PCS), l'attacco fisico medio (PMA),Sottolivello dipendente dal medio fisico a coppia contorta (TP-PMD), 10Base-TX Encoder/Decoder e Twisted-Pair Media Access Unit (TPMAU).

È supportata un'interfaccia PECL (Pseudo Emitter Coupled Logic) per connettersi a un trasmettitore ottico a fibra 100Base-FX esterno.Il chip utilizza un processo CMOS avanzato per soddisfare i requisiti di bassa tensione e bassa potenzaCon la tecnologia DSP (Digital Signal Processing) integrata nel chip, il chip offre prestazioni eccellenti in tutte le condizioni di funzionamento.

Inoltre,il RTL8201F-VB-CG può essere utilizzato in qualsiasi sistema incorporato con un MAC Ethernet che richiede una connessione fisica UTP o un'interfaccia Fiber PECL a un modulo esterno di trasmettitore ottico 100Base-FX.

Caratteristica di RTL8201F-VB-CG
Supporta IEEE 802.3az-2010 (EEE)
100Base-TX IEEE 802.3u compatibile
10Base-T IEEE 802.3 compatibile
Supporta la modalità MII
Supporta la modalità RMII
Funzione full/half duplex
Output in modalità coppia tortuosa o in modalità fibra
Supporta la negoziazione automatica
Supporta la modalità di spegnimento
Supporta il risparmio energetico
Sostiene il risarcimento per il baseline wander (BLW)
Supporta MDIX automatico
Supporta la funzione di interruzione
Supporta Wake-On-LAN (WOL)
Equalizzazione adattativa
Correzione automatica della polarità
fornire due LED per lo stato della rete
Supporta cristalli esterni o OSC a 25 MHz
Supporta l' input esterno OSC Clock a 50 MHz
Fornisce una sorgente di clock a 50 MHz per MAC
Fornitura di bassa potenza 1.1V e 3.3V; 1.1V è generata da un regolatore interno
Processo CMOS da 11 μm
Pacchetto verde a 32 pin MII/RMII QFN

Applicazioni di RTL8201F-VB-CG
DTV (televisione digitale)
Unità di accesso ai media (MAU)
CNR (Communication and Network Riser)
Console di gioco
Stampa e macchina per ufficio
Riproduttore e registratore di DVD
Hub Ethernet
Switch Ethernet
