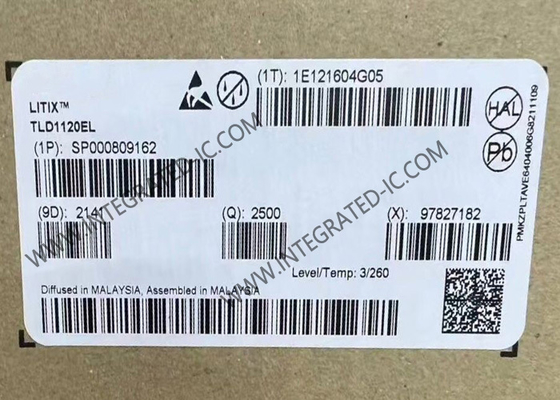

TLD1120EL Circuito integrato Chip Driver high-side a 1 canale con stadi di uscita integrati

Chip a circuito integrato TLD1120EL Driver High-Side a 1 canale con stadi di uscita integrati

Descrizione del prodotto di TLD1120EL
TLD1120EL è progettato per controllare LED con una corrente fino a 360 mA. Nelle tipiche applicazioni automobilistiche, il dispositivo è in grado di pilotare ad esempio 3 LED rossi con una corrente fino a 180 mA, che è limitata dagli aspetti di raffreddamento termico. La corrente di uscita è controllata praticamente indipendentemente dalle variazioni di carico e di tensione di alimentazione.

Specifiche di TLD1120EL

Caratteristiche di TLD1120EL
Dispositivo a 1 canale con stadio di uscita integrato (sorgente di corrente), ottimizzato per pilotare LED
Corrente di uscita fino a 360mA
Basso consumo di corrente in modalità sleep
Funzionamento PWM supportato tramite pin VS e EN
Corrente di uscita regolabile tramite resistore esterno a bassa potenza e possibilità di collegare un resistore PTC per la protezione dei LED in condizioni di sovratemperatura
Protezione contro l'inversione di polarità
Protezione da sovraccarico
Rilevamento di sottotensione
Vasta gamma di temperature: -40 °C < T j < 150 °C
Pacchetto PG-SSOP14 con heatslug esposto
Prodotto ecologico (conforme a RoHS)
AEC Qualificato

Applicazioni di TLD1120EL
Progettato per applicazioni di illuminazione a LED esterne come luci posteriori/freno, indicatori di direzione, luci di posizione, indicatori laterali
Il dispositivo è adatto anche per applicazioni di illuminazione a LED interne come illuminazione ambientale, illuminazione interna e illuminazione del cruscotto

Altri componenti elettronici in stock

FAQ
Q. I tuoi prodotti sono originali?
A: Sì, tutti i prodotti sono originali, il nuovo import originale è il nostro scopo.
Q: Quali certificati hai?
A: Siamo un'azienda certificata ISO 9001:2015 e membro di ERAI.
Q: Puoi supportare ordini di piccole quantità o campioni? Il campione è gratuito?
A: Sì, supportiamo ordini di campioni e piccoli ordini. Il costo del campione è diverso a seconda dell'ordine o del progetto.
Q: Come spedire il mio ordine? È sicuro?
A: Usiamo l'espresso per spedire, come DHL, Fedex, UPS, TNT, EMS. Possiamo anche utilizzare il tuo spedizioniere suggerito. I prodotti saranno ben imballati e garantiranno la sicurezza e siamo responsabili per i danni ai prodotti al tuo ordine.
Q: E i tempi di consegna?
A: Possiamo spedire i pezzi in stock entro 5 giorni lavorativi. Se non ci sono scorte, confermeremo i tempi di consegna per te in base alla quantità del tuo ordine.
