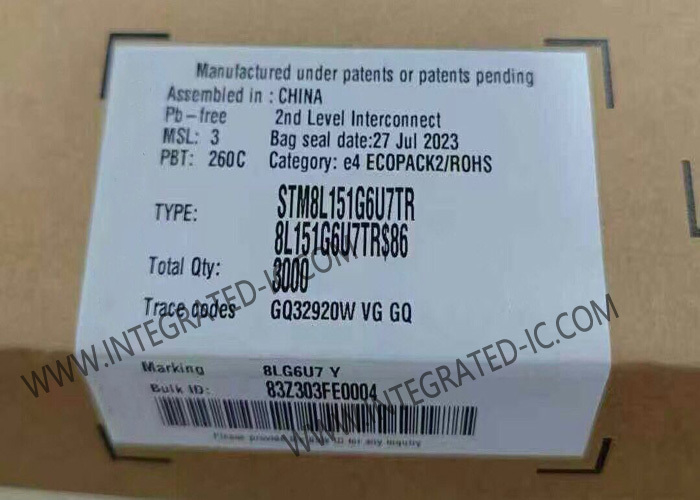

Microcontrollore STM8L151G6U7TR MCU a 8 bit 16MHz STM8L EnergyLite IC Microcontrollore 28-UFQFPN

I dispositivi STM8L151G6U7TR a media densità sono membri della famiglia STM8L a potenza ultra-bassa di 8 bit.65 V a tensione bassa) ed è disponibile nei ranghi di temperatura da -40 a +85 °C e da -40 a +125 °C.

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, uno spazio di indirizzamento lineare a 24 bit e un'architettura ottimizzata per operazioni a bassa potenza.

• Condizioni di funzionamento:Intervallo di alimentazione operativa da 1,8 V a 3,6 V (fino a 1,65 V a disattivato), Intervallo di temperatura: da -40°C a 85, 105 o 125°C
• Caratteristiche di bassa potenza:5 modalità a bassa potenza: attesa, funzionamento a bassa potenza (5,1 μA), attesa a bassa potenza (3 μA), arresto attivo con RTC completo (1,3 μA), arresto (350 nA)
• Consumo: 195 μA/MHz + 440 μA
• Permette di effettuare la verifica di un'infrazione.
• Risveglio rapido da Halt: 4,7 μs
• Core STM8 avanzato:Architettura di Harvard e pipeline a 3 fasi, frequenza massima 16 MHz, picco MIPS 16 CISC, fino a 40 fonti di interruzione esterne
• Ripristino e gestione dell'approvvigionamentoBasso consumo, reset BOR ultra-sicuro con 5 soglie selezionabili, POR/PDR ultra-basso consumo, rilevatore di tensione programmabile (PVD)
• Gestione dell'orologioOscillatore a cristallo da 1 a 16 MHz, oscillatore a cristallo a 32 kHz, RC interno a 16 MHz, RC interno a basso consumo a 38 kHz, sistema di sicurezza dell'orologio
• RTC a bassa potenza: calendario BCD con interruzione dell'allarme, sveglio automatico da Halt con interruzione periodica
• LCD: fino a 4x28 segmenti con convertitore step-up
• Ricordi:Fino a 32 Kbyte di memoria di programma Flash e 1 Kbyte di dati EEPROM con ECC, RWW, modalità di protezione da scrittura e lettura flessibili, Fino a 2 Kbyte di RAM
• DMA:4 canali; periferiche supportate: ADC, DAC, SPI, I2C, USART, timer, 1 canale per la conversione di memoria in memoria
• DAC a 12 bit con buffer di uscita
• ADC a 12 bit fino a 1 Msps/25 canali, sensore T e tensione di riferimento interna
• 2 comparatori a potenza ultra-bassa: 1 con soglia fissa e 1 tra rotaie, capacità Wakeup
• Timer:Due timer a 16 bit con 2 canali (utilizzati come IC, OC, PWM), codificatore di quadratura, un timer di controllo avanzato a 16 bit con 3 canali, con supporto al controllo motore, un timer a 8 bit con prescaler a 7 bit,2 cani da guardia: 1 finestra, 1 timer indipendente, Beeper con frequenze di 1, 2 o 4 kHz
• Interfacce di comunicazione:Interfaccia seriale sincrona (SPI), Fast I2C 400 kHz SMBus e PMBusTM, USART (interfaccia ISO 7816 e IrDA)
• Fino a 41 I/O, tutti mappati su vettori di interruzione
• Fino a 16 canali di rilevamento capacitivi con sensori touchkey, proximity, linear touch e rotary touch
