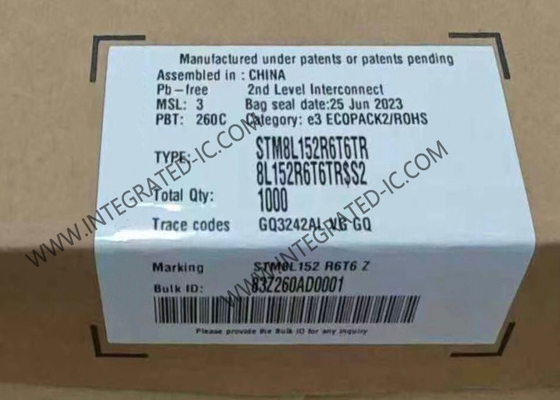

STM8L152R6T6TR Microcontrollore MCU Ultra-Low-Power 8-Bit 16MHz STM8L Microcontrollore 64-LQFP

I dispositivi a bassissimo consumo STM8L152R6T6TR sono dotati di un core STM8 CPU migliorato che fornisce una maggiore potenza di elaborazione (fino a 16 MIPS a 16 MHz) pur mantenendo i vantaggi di un'architettura CISC con una migliore densità del codice, uno spazio di indirizzamento lineare a 24 bit e un'architettura ottimizzata per operazioni a basso consumo.

• Condizioni operative: Alimentazione operativa: da 1,65 a 3,6 V (senza BOR), da 1,8 a 3,6 V (con BOR). Intervallo di temperatura: da -40 a 85, 105 o 125 °C
• Caratteristiche a basso consumo: 5 modalità a basso consumo: Wait, Low-power run (5,9 μA), Low-power wait (3 μA), Active-halt con RTC completo (1,4 μA), Halt (400 nA). Consumo: 200 μA/MHz+330 μA. Risveglio rapido dalla modalità Halt (4,7 μs). Ultra basso leakage per I/0: 50 nA
• Core STM8 avanzato: Architettura Harvard e pipeline a 3 stadi. Freq. massima: 16 MHz, 16 picchi CISC MIPS. Fino a 40 sorgenti di interruzione esterne
• Reset e gestione dell'alimentazione: Reset BOR a basso consumo e ultra sicuro con cinque soglie programmabili. POR/PDR a bassissimo consumo. Rilevatore di tensione programmabile (PVD)
• Gestione del clock: Oscillatori a cristallo da 32 kHz e 1-16 MHz. RC interno da 16 MHz con trim in fabbrica e RC a basso consumo da 38 kHz. Sistema di sicurezza del clock
• RTC a basso consumo: Calendario BCD con interruzione di allarme. Calibrazione digitale con precisione +/- 0,5 ppm. Rilevamento anti-manomissione avanzato
• LCD: 8x40 o 4x44 con convertitore step-up
• DMA: 4 canali per ADC, DAC, SPI, I2C, USART, Timer, 1 canale per memory-to-memory
• DAC a 2x12 bit (modalità duale) con buffer di uscita
• ADC a 12 bit fino a 1 Msps/28 canali
• Sensore di temperatura e tensione di riferimento interna
• Memorie: Fino a 64 Kbyte di memoria Flash con fino a 2 Kbyte di EEPROM dati con ECC e RWW. Modalità di protezione in scrittura/lettura flessibili. Fino a 4 Kbyte di RAM
• 2 comparatori a bassissimo consumo: 1 con soglia fissa e 1 rail to rail. Capacità di risveglio
• Timer: Tre timer a 16 bit con 2 canali (IC, OC, PWM), encoder quadrature. Un timer di controllo avanzato a 16 bit con 3 canali, che supporta il controllo motore. Un timer a 8 bit con prescaler a 7 bit. Un watchdog a finestra, uno indipendente. Timer cicalino con frequenze di 1, 2 o 4 kHz
• Interfacce di comunicazione: Due interfacce seriali sincrone (SPI). I2C veloce 400 kHz SMBus e PMBus. Tre USART (interfaccia ISO 7816 + IrDA)
• Fino a 67 I/O, tutti mappabili sui vettori di interruzione
• Fino a 16 canali di rilevamento capacitivo che supportano sensori touchkey, di prossimità, touch lineare e touch rotativo
• Programmazione on-chip veloce e debug non intrusivo con SWIM, Bootloader tramite USART
• ID univoco a 96 bit
