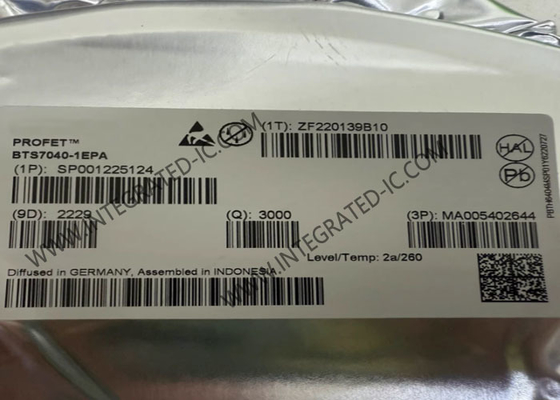

BTS7040-1EPA Circuito Integrato Chip PROFET Smart High-Side Power Switch PG-TSDSO-14
Attributi del Prodotto
| Attributo |
Valore |
| Codice Articolo |
BTS7040-1EPA |
| Limite di Corrente |
Da 34 A a 45 A |
| IL (Corrente di Cortocircuito) |
46 A |
| RDS (on) (@ Tj = 25°C) |
19 mΩ |
| Tensione Operativa Raccomandata |
Da 3,1 V a 28 V |
| Temperatura di Esercizio |
Da -40 °C a 150 °C |
Descrizione del Prodotto
BTS7040-1EPA è un interruttore di alimentazione Smart High-Side, che fornisce funzioni di protezione e diagnosi. Interruttore high-side con diagnosi e protezione per applicazioni automobilistiche. 1 canale, corrente nominale di 4,5 A, pronto per ISO 26262 e qualificato AEC Q100 grado 1. Dispone di protezione da sovracorrente, sottotensione e sovratensione, nonché rilevamento della corrente di carico e capacità diagnostiche.
Specifiche
| Serie |
PROFET® |
| Tipo di Interruttore |
Uso Generale |
| Numero di Uscite |
1 |
| Rapporto - Ingresso:Uscita |
1:1 |
| Configurazione dell'Uscita |
High Side |
| Tipo di Uscita |
N-Channel |
| Interfaccia |
On/Off |
| Tensione - Carico |
6V ~ 18V |
| Tensione - Alimentazione (Vcc/Vdd) |
Non Richiesto |
| Corrente - Uscita (Max) |
4.5A |
| Rds On (Tip) |
19mOhm |
| Tipo di Ingresso |
Non Invertente |
| Protezione da Guasto |
Sovracorrente, Sovratensione, Cortocircuito, UVLO |
| Temperatura di Esercizio |
-40°C ~ 150°C (TJ) |
| Tipo di Montaggio |
Montaggio Superficiale |
| Package del Dispositivo Fornitore |
PG-TSDSO-14-22 |
| Package / Custodia |
14-TSSOP (0.154", 3.90mm Larghezza) Pad Esposto |
Caratteristiche
- Interruttore High-Side con Diagnosi&Embedded
- Parte della Famiglia PROFET™+2 12V
- Reverse ON per bassa dissipazione di potenza
- Capacità di accensione (Inverse ON)
- Qualificato in conformità con AEC Q100 grado 1
- Caratteristiche di Protezione Assolute
- Intervento e Riavvio Intelligente da Sovracorrente
- Spegnimento per Sottotensione
- Protezione da Sovratensione Componente Esterno
- Rilevamento Proporzionale della Corrente di Carico
- Carico Aperto in stato ON e OFF
Applicazioni
- Controller di dominio per ADAS e guida autonoma
- Elettronica di bordo automobilistica e distribuzione di energia
- Unità di distribuzione di energia primaria automobilistica
- Modulo di controllo della carrozzeria automobilistica (BCM)
