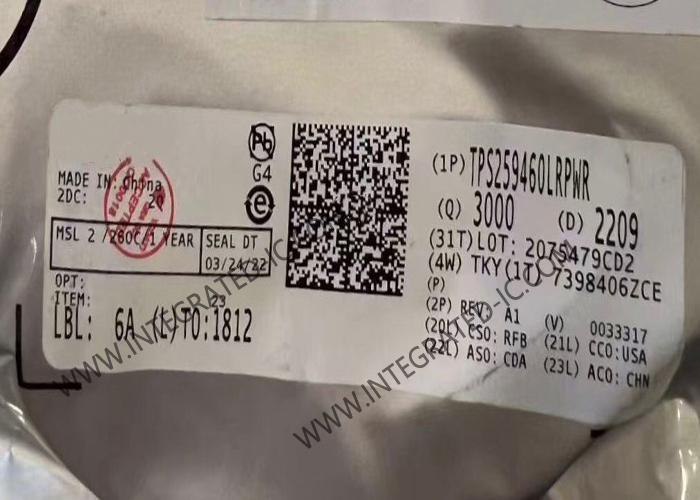

TPS259460LRPWR Chip di circuito integrato eFuse IC Fuse elettronico 5.5A Hot Swap Controller

TPS259460LRPWR Chip di circuito integrato eFuse IC Fuse elettronico 5.5A Hot Swap Controller

Descrizione del prodotto

TPS259460LRPWR eFuses è una soluzione di protezione del circuito altamente integrata e di gestione dell'energia in un piccolo pacchetto.I dispositivi forniscono più modalità di protezione utilizzando pochissimi componenti esterni e sono una difesa robusta contro i sovraccarichi, cortocircuiti, surge di tensione e corrente di ingresso eccessiva.bloccando il flusso di corrente in entrambe le direzioni durante lo stato OFF, che lo rende adatto alle applicazioni USB OTG (On-The-Go).

Specificità

Caratteristiche

• Ampia gamma di tensione di ingresso di funzionamento: da 2,7 V a 23 V
¢ massimo assoluto di 28 V
• FET integrati back-to-back con bassa resistenza: RON = 28,3 mΩ (tipico)
Il flusso di corrente bi-direzionale durante lo stato ON
- blocco di corrente inversa durante lo stato OFF
• Protezione da sovratensione rapida

• Protezione da sovraccarico in direzione anteriore con uscita del monitor della corrente di carico (ILM)
Risposta limite di corrente attiva
¢ soglia regolabile (ILIM): da 0,5 A a 6 A
• accuratezza ± 10% per ILIM > 1 A
¢ Timer di blocco transitorio regolabile (ITIMER) per consentire correnti di picco fino a 2 × ILIM
L'accuratezza del monitor di corrente di carico di uscita: ±6% (IOUT ≥ 1 A)
• Risposta rapida per la protezione da cortocircuito sul pin OUT
Tempo di risposta di 500 ns (tipico)
¢ soglie regolabili (2 × ILIM) e fisse
• Input di attivazione ad alta tensione con soglia di blocco di sottovoltaggio regolabile (UVLO)
• controllo regolabile della velocità di uscita (dVdt)
• Protezione da eccessive temperature
• Opzioni di indicazione digitale:
Indicazione della potenza (PG) con soglia regolabile (PGTH) o
Indicazioni relative al bene di fornitura (SPLYGD) e al difetto (FLT)
• Piccola impronta: QFN 2 mm × 2 mm, passo di 0,45 mm

Applicazioni
• USB On-The-Go (OTG)
• Smartphone
• compresse
• Fotocamere digitali
• terminali di vendita
• Caricabatterie senza fili
