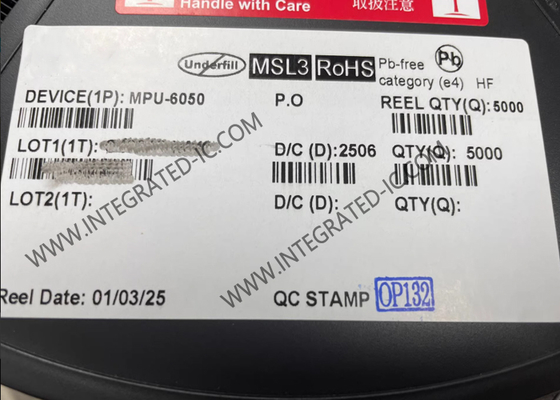

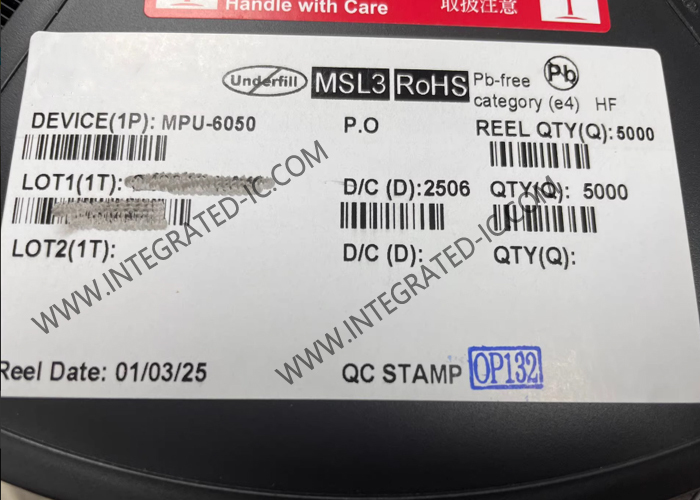

Sensore IC MPU-6050 Dispositivo MEMS MotionTracking a 6 assi integrato con DMP

MPU-6050 è il primo dispositivo integrato MotionTracking a 6 assi che combina un giroscopio a 3 assi, un accelerometro a 3 assi e un Processore di movimento digitale TM (DMP) tutti in un piccolo pacchetto da 4x4x0,9 mm.Con il suo bus di sensori I2C dedicato, accetta direttamente gli input da una bussola esterna a 3 assi per fornire un'uscita MotionFusionTM completa a 9 assi.

Il dispositivo MPU-6050 MotionTracking, con la sua integrazione a 6 assi, MotionFusionTM integrato e firmware di taratura in tempo di esecuzione, consente ai produttori di eliminare la selezione costosa e complessa,qualificazione, e l'integrazione a livello di sistema di dispositivi discreti, garantendo prestazioni di movimento ottimali per i consumatori.come i sensori di pressione, sulla sua porta I2C ausiliaria.

• Sensori di velocità angolare (giroscopi) a uscita digitale per assi X, Y e Z con una gamma a scala completa programmabile dall'utente di ±250, ±500, ±1000 e ±2000°/sec
• Segnale di sincronizzazione esterno collegato al pin FSYNC supporta la sincronizzazione di immagini, video e GPS
• Gli ADC integrati a 16 bit consentono il campionamento simultaneo di giroscopio
• La maggiore stabilità della temperatura e della sensibilità riducono la necessità di calibrazione da parte dell'utente
• Miglioramento delle prestazioni del rumore a bassa frequenza
• Filtro a basso passaggio programmabile digitalmente
• Corrente di funzionamento del giroscopio: 3,6 mA
• Corrente in standby: 5μA
• Fattore di scala di sensibilità calibrato in fabbrica
• Autotest dell'utente
• Accelerometro a tre assi a uscita digitale con una gamma di scala completa programmabile di ±2 g, ±4 g, ±8 g e ±16 g
• Gli ADC integrati a 16 bit consentono il campionamento simultaneo degli accelerometri senza richiedere alcun multiplexer esterno
• Corrente di funzionamento normale dell'accelerometro: 500μA
• Corrente in modalità accelerometro a bassa potenza: 10μA a 1,25 Hz, 20μA a 5 Hz, 60μA a 20 Hz, 110μA a 40 Hz
• rilevamento e segnalazione dell'orientamento
• rilevamento del tocco
• Interruzioni programmabili dall'utente
• Interruzione di alta frequenza
• Autotest dell'utente
• 9-Axis MotionFusion dal processore digitale di movimento (DMP) su chip
• Bus I2C master ausiliario per la lettura dei dati provenienti da sensori esterni (es. magnetometro)
• 3.9 mA di corrente di funzionamento quando sono abilitati tutti e 6 gli assi di rilevamento del movimento e il DMP
• Intervallo di tensione di alimentazione VDD di 2,375V-3,46V
• Tensione di riferimento VLOGIC flessibile supporta più tensioni di interfaccia I2C (solo MPU-6050)
• Confezione QFN più piccola e più sottile per dispositivi portatili: 4x4x0,9 mm
• Sensibilità minima dell'asse trasversale tra gli assi dell'accelerometro e del giroscopio
• 1024 byte FIFO buffer riduce il consumo di energia consentendo al processore ospitante di leggere i dati in raffiche e quindi passare in una modalità a bassa potenza mentre l'MPU raccoglie più dati
• Sensore di temperatura di uscita digitale
• Filtri digitali programmabili dall'utente per giroscopi, accelerometri e sensori di temperatura
• 10,000 g resistente agli urti
• 400 kHz Fast Mode I2C per la comunicazione con tutti i registri
• Interfaccia seriale SPI da 1 MHz per la comunicazione con tutti i registri (solo MPU-6000)
• Interfaccia seriale SPI a 20 MHz per lettura di sensori e registri di interruzione (solo MPU-6000)
• Struttura MEMS sigillata ermeticamente e legata a livello di wafer
• RoHS e Green

• tecnologia BlurFreeTM (per la stabilizzazione video/immagine ferma)
• Tecnologia AirSignTM (per la sicurezza/autenticazione)
• Tecnologia TouchAnywhereTM (per il controllo/navigazione delle applicazioni UI "no touch")
• Tecnologia MotionCommandTM (per le scorciatoie gesticolari)
• Framework di giochi e applicazioni abilitati al movimento
• Riconoscimento dei gesti InstantGestureTM iGTM
• Servizi basati sulla posizione, punti di interesse e calcolo dei conti
• Telefono cellulare e giochi portatili
• Controller di gioco basati sul movimento
• Controlli remoti 3D per televisori digitali connessi a Internet e set-top box, mouse 3D
• Sensori indossabili per la salute, il fitness e lo sport
• Giocattoli
