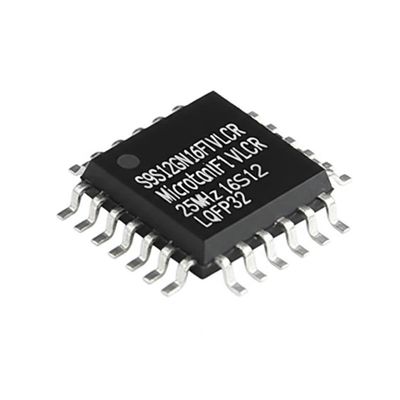

S9S12GN16F1VLCR Microcontrollore MCU 25MHz 16-Bit HCS12 Microcontroller IC LQFP32
Descrizione del Prodotto
L'S9S12GN16F1VLCR è un microcontrollore a 16 bit ottimizzato per il settore automobilistico, progettato per dimensioni di memoria programma inferiori fino a 16 KB. È dotato di una EEPROM con una piccola dimensione del settore di cancellazione di 4 byte per un utilizzo semplificato da parte del cliente. Questo microcontrollore è specificamente destinato alle applicazioni automobilistiche generiche che richiedono la comunicazione CAN o LIN/J2602, inclusi controller per carrozzeria, rilevamento degli occupanti, moduli porta, controller per sedili, ricevitori RKE, attuatori intelligenti, moduli di illuminazione e scatole di giunzione intelligenti.
Specifiche
| Serie |
HCS12 |
| Processore Core |
12V1 |
| Dimensione Core |
16-Bit |
| Velocità |
25MHz |
| Connettività |
IrDA, LINbus, SCI, SPI |
| Periferiche |
LVD, POR, PWM, WDT |
| Numero di I/O |
26 |
| Dimensione Memoria Programma |
16KB (16K x 8) |
| Tipo di Memoria Programma |
FLASH |
| Dimensione EEPROM |
512 x 8 |
| Dimensione RAM |
1K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) |
3.13V ~ 5.5V |
| Convertitori Dati |
A/D 8x10b |
| Tipo di Oscillatore |
Interno |
| Temperatura di Esercizio |
-40°C ~ 105°C (TA) |
| Tipo di Montaggio |
Montaggio Superficiale |
| Package del Dispositivo Fornitore |
32-LQFP (7x7) |
| Package / Custodia |
32-LQFP |
Caratteristiche Principali
- Core CPU S12
- Fino a 240 Kbyte di flash on-chip con ECC
- Fino a 4 Kbyte di EEPROM con ECC
- Fino a 11 Kbyte di SRAM on-chip
- Moltiplicatore di frequenza ad anello ad aggancio di fase (IPLL) con filtro interno
- Oscillatore Pierce controllato in ampiezza da 4-16 MHz
- Oscillatore RC interno da 1 MHz
- Modulo timer (TIM) che supporta fino a otto canali
- Modulo di modulazione della larghezza di impulso (PWM) con fino a otto canali x 8 bit
- Convertitore analogico-digitale (ADC) ad approssimazioni successive con risoluzione fino a 16 canali, 10 o 12 bit
- Fino a due convertitori digitale-analogico (DAC) a 8 bit
- Fino a un comparatore analogico (ACMP) a 5V
- Fino a tre moduli di interfaccia periferica seriale (SPI)
- Fino a tre moduli di interfaccia di comunicazione seriale (SCI) che supportano le comunicazioni LIN
- Fino a un modulo multi-scalabile controller area network (MSCAN) (che supporta il protocollo CAN 2.0A/B)
- Regolatore di tensione on-chip (VREG) per la regolazione dell'alimentazione in ingresso e di tutte le tensioni interne
- Interruzione periodica autonoma (API)
- Riferimento di tensione fisso di precisione per le conversioni ADC
- Modulo attenuatore di tensione di riferimento opzionale per aumentare la precisione dell'ADC
