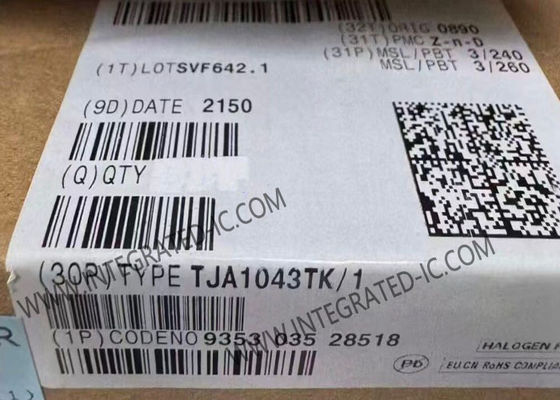

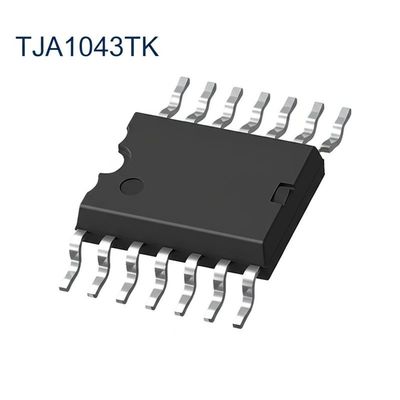

Chip a circuito integrato TJA1043TK Transceiver CAN ad alta velocità 5Mbps HVSON14
Descrizione del prodotto
Il ricetrasmettitore CAN ad alta velocità TJA1043TK fornisce un'interfaccia tra un controller di protocollo Controller Area Network (CAN) e il bus CAN fisico a due fili. Questo ricetrasmettitore è progettato per applicazioni CAN ad alta velocità nel settore automobilistico, offrendo capacità di trasmissione e ricezione differenziali a un microcontrollore con un controller di protocollo CAN.
Specifiche
| Tipo |
Ricetrasmettitore |
| Protocollo |
CANbus |
| Numero di driver/ricevitori |
1/1 |
| Duplex |
Half |
| Isteresi del ricevitore |
120 mV |
| Velocità dati |
5 Mbps |
| Tensione - Alimentazione |
4,5 V ~ 5,5 V |
| Temperatura di esercizio |
-40°C ~ 150°C |
| Grado |
Automotive |
| Qualifica |
AEC-Q100 |
| Tipo di montaggio |
Montaggio superficiale |
| Pacchetto / Custodia |
14-VDFN Pad esposto |
| Pacchetto dispositivo fornitore |
14-HVSON (3x4.5) |
Caratteristiche principali
- Conforme a ISO 11898-2:2003, ISO 11898-5:2007
- La temporizzazione della simmetria del ritardo del ciclo consente una comunicazione affidabile a velocità dati fino a 5 Mbit/s nella fase veloce CAN FD
- Adatto per sistemi a 12 V e 24 V
- Basse emissioni elettromagnetiche (EME) e alta immunità elettromagnetica (EMI)
- L'ingresso VIO consente l'interfacciamento diretto con microcontrollori a 3 V e 5 V
- Uscita di tensione SPLIT per stabilizzare il livello del bus recessivo
- Modalità solo ascolto per la diagnosi dei nodi e il contenimento dei guasti
- Disponibile in pacchetti HVSON14
- Pacchetto HVSON14 senza piombo (3,0 mm * 4,5 mm) con capacità di ispezione ottica automatizzata (AOI) migliorata
- Prodotto verde scuro (senza alogeni e conforme alla Restriction of Hazardous Substances (RoHS))
Funzionalità di protezione e diagnosi
- Elevata capacità di gestione ESD sui pin del bus
- Pin del bus e VBAT protetti contro i transienti in ambienti automobilistici
- Funzione di timeout dominante dei dati di trasmissione (TXD) con diagnosi
- Gestore di cortocircuito TXD-to-RXD con diagnosi
- Protezione termica con diagnosi
- Rilevamento e ripristino di sottotensione sui pin VCC, VIO e VBAT
- Diagnosi di cortocircuito della linea bus
- Diagnosi di bloccaggio dominante del bus
- Diagnosi di avvio a freddo (prima connessione della batteria)
